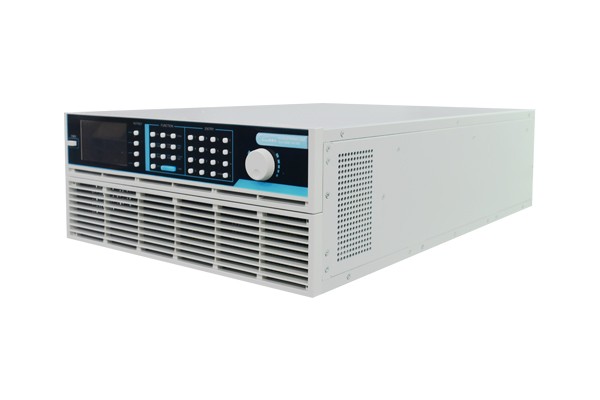

电子负载工作模式分析
1、恒压工作(CV)
在此模式下，负载模块会尝试消耗足够的电流来控制电源电压到编程值。电流限制是在恒定电压下设定的。CV状态标志表示输出电流在限值设定范围内。当输出电流达到电流极限时，设备不再工作在恒压模式下，输出电压不再为恒定值。电子负载现在将调整输出电流到其电流限制设置。设置负电流限制状态标志，表示已达到当前限制。如果继续上升，直到超过电压或电压所允许的最大功率配置，就会启动过电压保护机制，导致输入跳闸并关闭。
2、恒阻工作(CR)
电子负载在加载大电流时可以产生低电压。电阻可编程在三个重叠电阻范围(高、中、低)的任何一个。如果电阻值在范围重叠区域内，负载将选择分辨率最高的范围。如果当前输入的设置超出了选择的范围，负载会自动调整输入的设置值，使其接近新选择的范围内的可用值。后期编写输入值在新选择范围之外，前面板显示将显示一个“超出范围”的错误提示。
3、恒功率工作(CP)
负载模块将根据恒功率值设定调整测试设备的功耗。负载模块通过测量输入电压和电流来调节输入功率，并根据AD转换器的测试数据流来调节输入功率。注意，在CP模式下，相应的编程范围将覆盖所选的电压和电流测量范围。电子负载自动选择最低的范围，以提供更好的分辨率和准确性。负载模块内置过功率保护，防止功率超过负载模块的额定输出功率2%以上。
4、恒流工作(CC)
在这种模式下，负载模块不考虑输入电压，按照程序设定的数值消耗电流。恒流(CC)状态标志表示指定设定点的电流输出，电流可以编程在两个重叠范围(高范围和低范围)。低范围在低电流设置下提供更好的分辨率。加载选择与编程范围值相对应的范围。如果范围值在范围重叠区域，则负载选择较低的范围。如果电流设置在低范围之外，负载将自动调整输入到低范围内的最大值。如果以后写入的输入值超出了下限，前面板显示将显示“超出范围”的错误提示。
