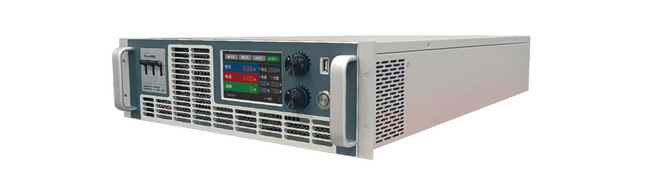

双向交流电源作为电能双向流动的核心设备，其输出波形失真度是衡量电能质量的关键指标，直接影响用电设备的稳定性与能效。波形失真度通常以总谐波失真(THD)表示，反映输出电压或电流中谐波分量占基波分量的比例。理想情况下，正弦波电源的 THD 应趋近于 0%，但受拓扑结构、控制算法、器件特性等因素影响，实际输出不可避免存在一定失真。
失真来源与影响机制
拓扑结构限制：传统 PWM(脉冲宽度调制)逆变器虽能实现波形调制，但开关器件的非理想特性(如死区时间、导通压降)会引入高次谐波。例如，单相全桥逆变器若死区时间设置不合理，可能导致输出电压出现 “台阶效应”，THD 可从 1% 升至 3% 以上。
控制算法缺陷：数字控制器的采样延迟、计算误差会造成调制波与参考波偏离。以 PI 控制为例，若参数整定不当，在动态负载切换时可能引发振荡，使 THD 瞬时增加 5%-8%。
滤波器件非理想性：LC 滤波器的寄生电阻、电感饱和特性会削弱高频谐波抑制能力。当负载功率因数较低时，滤波器谐振可能导致特定次谐波(如 5 次、7 次)放大，THD 可突破 5%。
失真度优化技术
先进调制策略：采用空间矢量调制(SVM)替代传统双极性调制，可将 THD 降低 30%-50%。例如，在 10kW 双向电源中，SVM 调制下 THD 可稳定在 1.5% 以内，而传统 PWM 调制为 2.8%。
自适应滤波技术：引入有源电力滤波器(APF)与无源 LC 滤波器结合的复合滤波方案，针对非线性负载(如整流器)产生的特征谐波(3 次、9 次)进行动态补偿，可使 THD 再降低 1%-2%。
参数辨识与在线优化：通过实时监测输出波形，利用递推最小二乘法辨识 LC 参数，并动态调整 PI 控制器参数，可将稳态 THD 波动范围缩小至 ±0.3%。
行业标准与测试方法
根据 GB/T 14549-1993《电能质量 公用电网谐波》，双向电源用于电网互联时，THD 需≤5%(10kV 及以上系统)或≤8%(400V 系统)。测试时通常采用功率分析仪(如横河 WT5000)采集 10 个周期以上的波形数据，通过快速傅里叶变换(FFT)计算各次谐波幅值占比。典型测试案例显示，某款 20kW 双向电源在满载纯阻性负载下 THD 为 1.2%，接入 30% 非线性负载后 THD 升至 2.7%，均满足国标要求。
