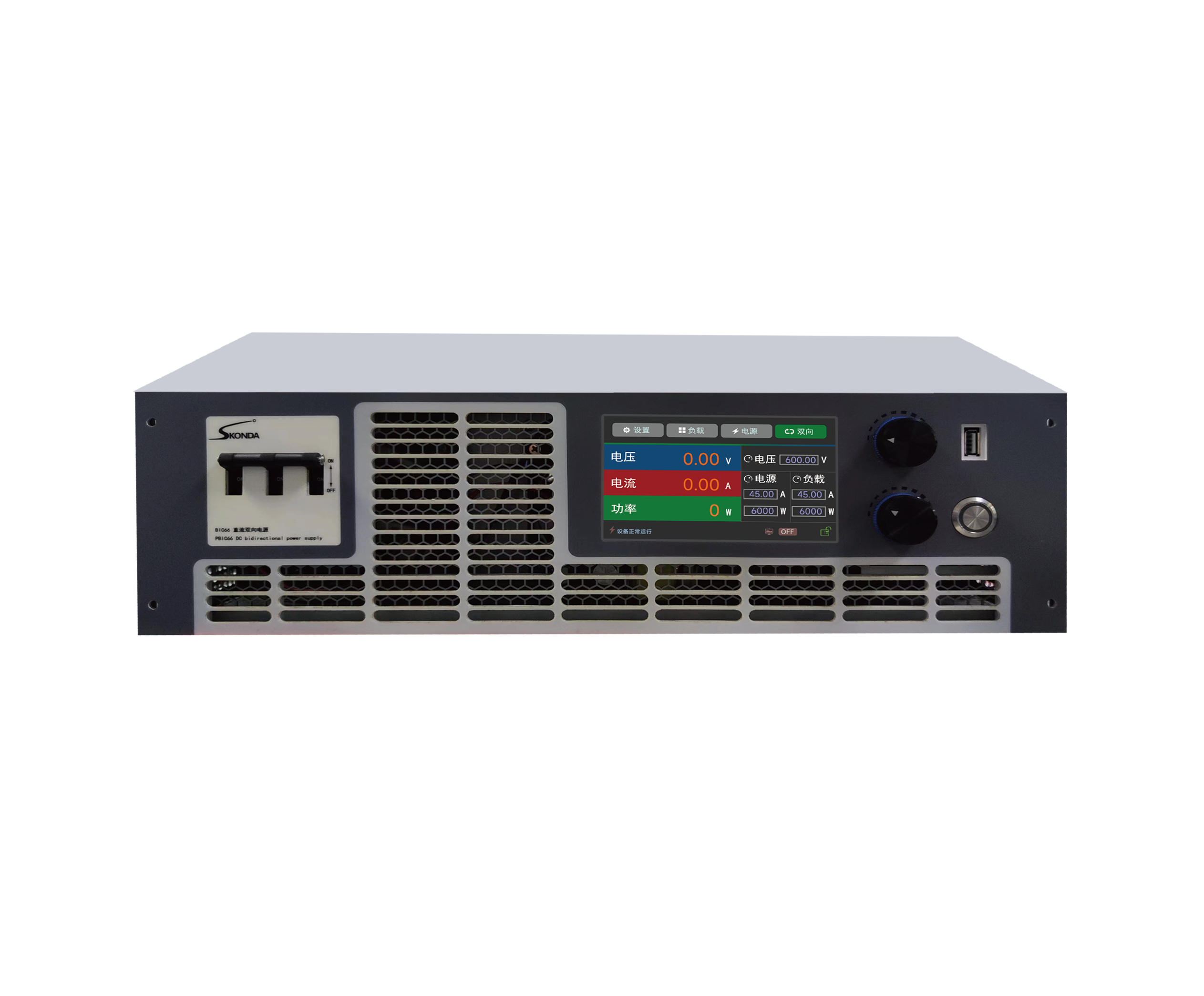

短路保护是双向直流电源应对突发故障的关键能力，其响应时间直接影响设备安全性和故障处理效率。响应时间指从检测到短路信号到完全切断输出电流的时间间隔，通常要求在微秒级(μs)至毫秒级(ms)范围内，具体取决于电源功率等级和应用场景。
影响响应时间的关键因素
1. 检测速度：
传统电流传感器(如分流器、电流互感器)的信号传输延迟约为10μs~100μs，而基于霍尔效应的闭环电流传感器可将延迟缩短至1μs以内。
高速比较器的阈值判定时间需控制在50ns~100ns，避免成为瓶颈。
2. 功率器件关断速度：
MOSFET的关断延迟时间(从栅极信号撤销到漏极电流下降至10%的时间)通常为10ns~100ns，而IGBT因存在拖尾电流，关断时间较长(1μs~10μs)。
碳化硅(SiC)器件的开关速度比传统硅基器件快10倍以上，可显著缩短保护时间。
3. 控制算法优化：
采用硬件级保护电路(如专用保护芯片)可绕过CPU处理环节，实现“检测-关断”的硬线连接，响应时间可低至50μs以下;若依赖软件算法(如DSP采样计算)，则受限于主频和中断优先级，响应时间可能延长至100μs~1ms。
典型场景下的指标要求
小功率实验室电源(≤1kW)：响应时间通常要求≤100μs，适用于保护芯片、传感器等精密元件，避免短路时瞬间大电流(如额定电流的10倍以上)造成永久损坏。
中大功率工业电源(10kW~100kW)：因线路电感较大，短路电流上升速率相对较慢，响应时间可放宽至1ms~5ms，但需配合快速熔断器(熔断时间≤10ms)实现双重保护。
电池化成/检测设备：在电池短路测试中，电源需在200μs内切断电流，以模拟真实短路场景并避免电池过热起火。
测试与验证方法
1. 短路电流波形测试：通过示波器连接电流探头，监测短路瞬间的电流上升沿，计算从短路触发到电流降至额定值10%的时间。
2. 负载突变实验：使用电子负载模拟短路(如从额定负载瞬间切换至0Ω)，记录电源输出电压、电流的动态响应曲线，评估保护是否及时且无振荡。
3. 极端工况验证：在高温(如60℃)、低温(如-20℃)环境下重复短路测试，确保温度漂移不影响保护电路的灵敏度。
