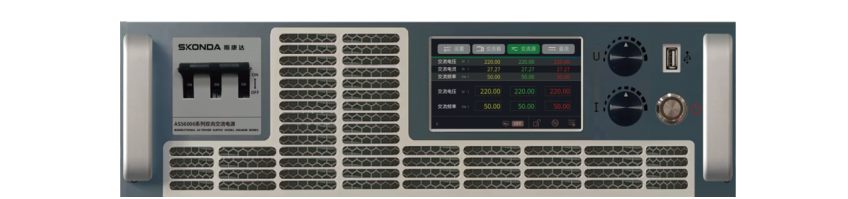

谐波污染会导致电网损耗增加、设备发热加剧甚至引发谐振故障，因此双向交流电源的谐波抑制功能是其接入电网的核心技术要求。该功能通过硬件滤波、软件补偿及拓扑创新等多维度技术实现，旨在将注入电网的谐波限制在安全范围内。
硬件抑制技术
多级滤波架构
初级 LC 滤波：采用低 ESR(等效串联电阻)电容与高饱和特性电感组成一阶或二阶滤波器，可衰减 20-30dB 的开关频率谐波(如 10kHz 开关频率下，20 次谐波幅值从 10V 降至 1V 以下)。
次级有源滤波：基于电流闭环的 APF 模块实时检测谐波电流，通过逆变器产生反向补偿电流，对 5 次、7 次等主要谐波的抑制效率可达 90% 以上。某 15kW 电源实测显示，APF 投入后 THD 从 4.5% 降至 1.1%。
新型拓扑应用
多电平逆变器：三相 H 桥级联多电平拓扑可将输出电压谐波含量降低至传统两电平拓扑的 1/3。例如，5 电平逆变器的 THD 通常<2%，而两电平拓扑为 5%-6%。
软开关技术：采用 LLC 谐振或移相全桥软开关结构，可降低开关损耗并减少 du/dt/di/dt，使开关谐波频段从 10kHz 拓展至 100kHz 以上，便于后续滤波处理。
软件补偿策略
谐波预畸变算法：在参考波形中注入与预测谐波相位相反的补偿量，实现 “前馈抑制”。以 3 次谐波为例，通过检测电网电压中的 3 次分量，在调制波中叠加 - 5% 的同频信号，可使输出电流 3 次谐波含量降低 60%-70%。
自适应谐波检测：基于瞬时无功功率理论的 i_p-i_q 算法，可实时分离基波与谐波分量，计算速度达微秒级，适用于动态负载场景。实验数据表明，该算法在负载突变时(如从 0 到满载阶跃)，谐波抑制响应时间<10ms。
标准符合性与应用场景
在并网模式下，双向电源需满足 IEEE Std 519-2014 对谐波注入的限制(如 12 脉波整流器接入时，奇次谐波电流≤3.0% I_n)。在电动汽车充换电领域，某双向充电机通过谐波抑制技术，将注入电网的 5 次谐波电流从 4.2% I_n 降至 1.1% I_n，满足 GB/T 29307-2012《电动汽车充放电设施接入电网技术要求》。而在可再生能源并网场景中，谐波抑制功能可提升电网接纳分布式电源的能力，减少谐波谐振风险。
