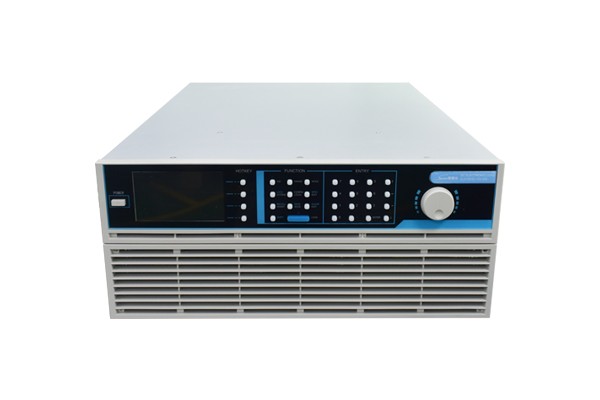

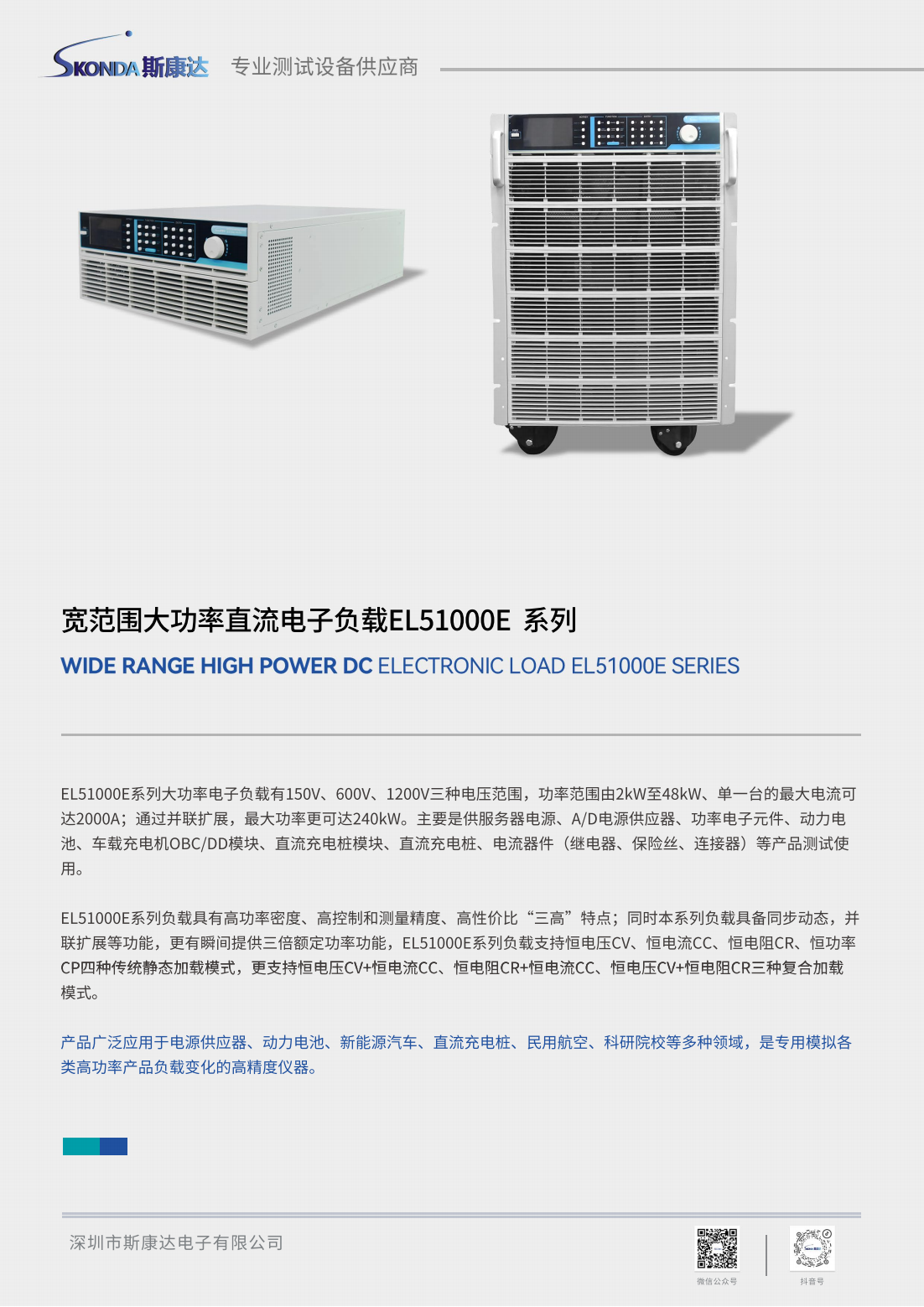

宽范围大功率直流电子负载EL51000E系列
宽范围大功率直流电子负载EL51000E系列

宽范围大功率直流电子负载EL51000E系列

EL51000E系列大功率电子负载有150V、600V、1200V三种电压范围,功率范围由2kW至48kW、单一台的最大电流可达2000A;通过并联扩展,最大功率更可达240kW。主要是供服务器电源、A/D电源供应器、功率电子元件、动力电池、车载充电机OBC/DD模块、直流充电桩模块、直流充电桩、电流器件(继电器、保险丝、连接器)等产品测试使用。

EL51000E系列负载具有高功率密度、高控制和测量精度、高性价比“三高”特点;同时本系列负载具备同步动态,并联扩展等功能,更有瞬间提供三倍额定功率功能,EL51000E系列负载支持恒电压CV、恒电流CC、恒电阻CR、恒功率CP四种传统静态加载模式,更支持恒电压CV+恒电流CC、恒电阻CR+恒电流CC、恒电压CV+恒电阻CR三种复合加载模式。

产品广泛应用于电源供应器、动力电池、新能源汽车、直流充电桩、民用航空、科研院校等多种领域,是专用模拟各类高功率产品负载变化的高精度仪器。

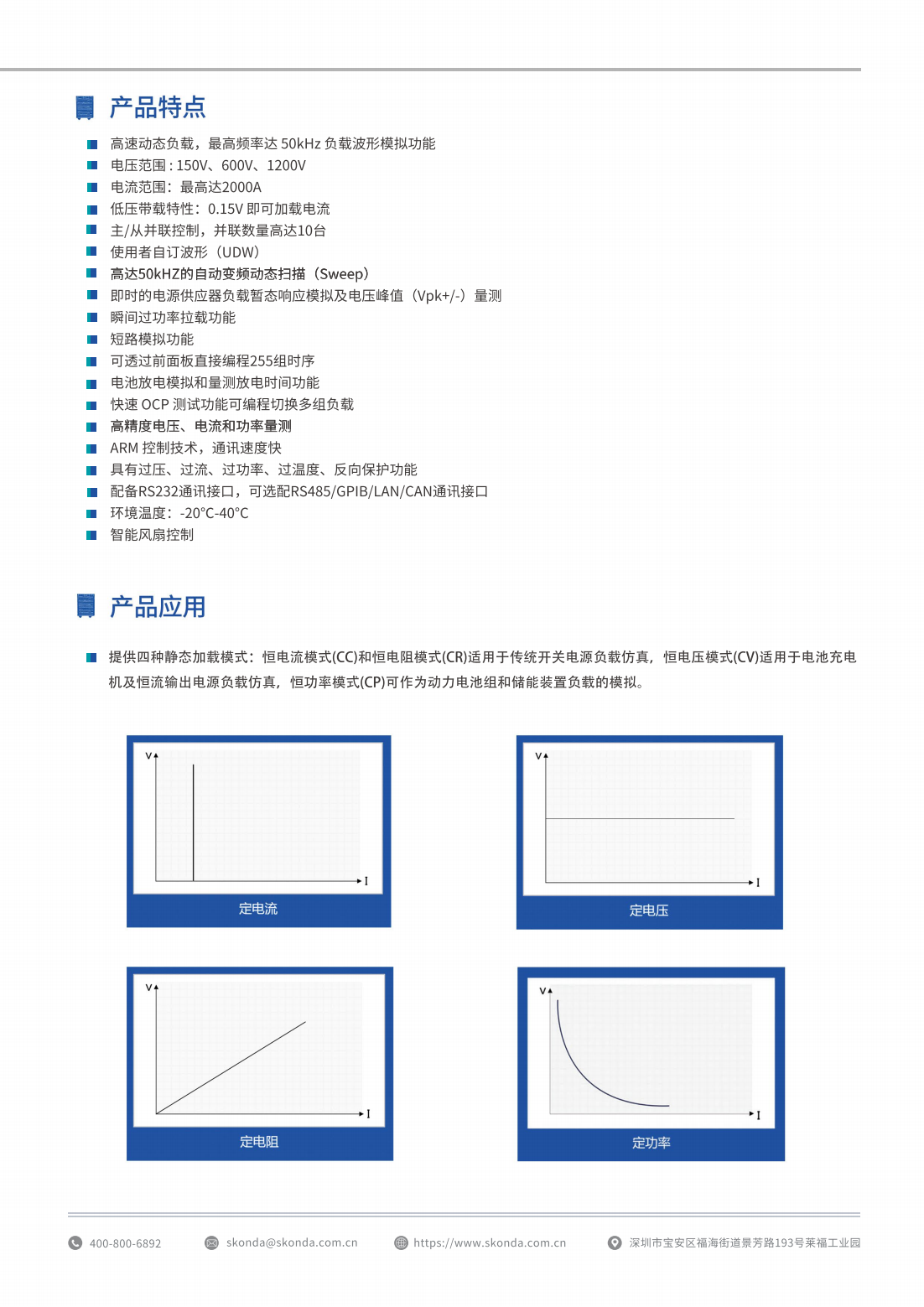

◆   产品特点

01.高速动态负载,最高频率达 50kHz 负载波形模拟功能

02.电压范围 : 150V、600V、1200V

03.电流范围:最高达2000A

04.低压带载特性:0.5V 即可加载电流

05.主/从并联控制,并联数量高达10台

06.使用者自订波形(UDW)

07.高达50kHZ的自动变频动态扫描(Sweep)

08.即时的电源供应器负载暂态响应模拟及电压峰值(Vpk+/-)量测

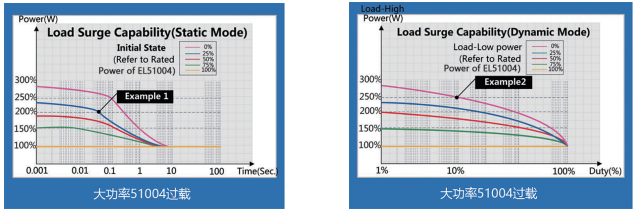

09.瞬间过功率拉载功能

10.短路模拟功能

11.可透过前面板直接编程255组时序

12.电池放电模拟和量测放电时间功能

13.快速 OCP 测试功能可编程切换多组负载

14.高精度电压、电流和功率量测

15.ARM 控制技术,通讯速度快

16.具有过压、过流、过功率、过温度、反向保护功能

17.配备RS232通讯接口,可选配RS485/GPIB/LAN/CAN通讯接口

18.环境温度:-20℃-40°C

19.智能风扇控制


◆   产品应用

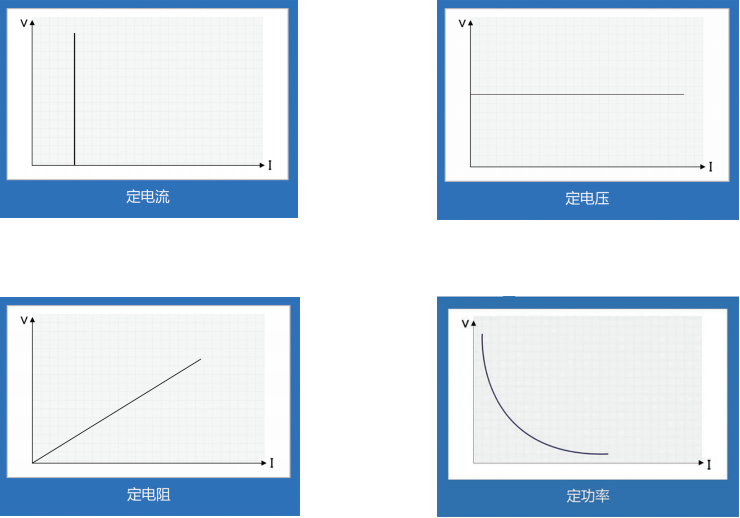

提供四种静态加载模式:恒电流模式(CC)和恒电阻模式(CR)适用于传统开关电源负载仿真,恒电压模式(CV)适用于电池充电机及恒流输出电源负载仿真,恒功率模式(CP)可作为动力电池组和储能装置负载的模拟。

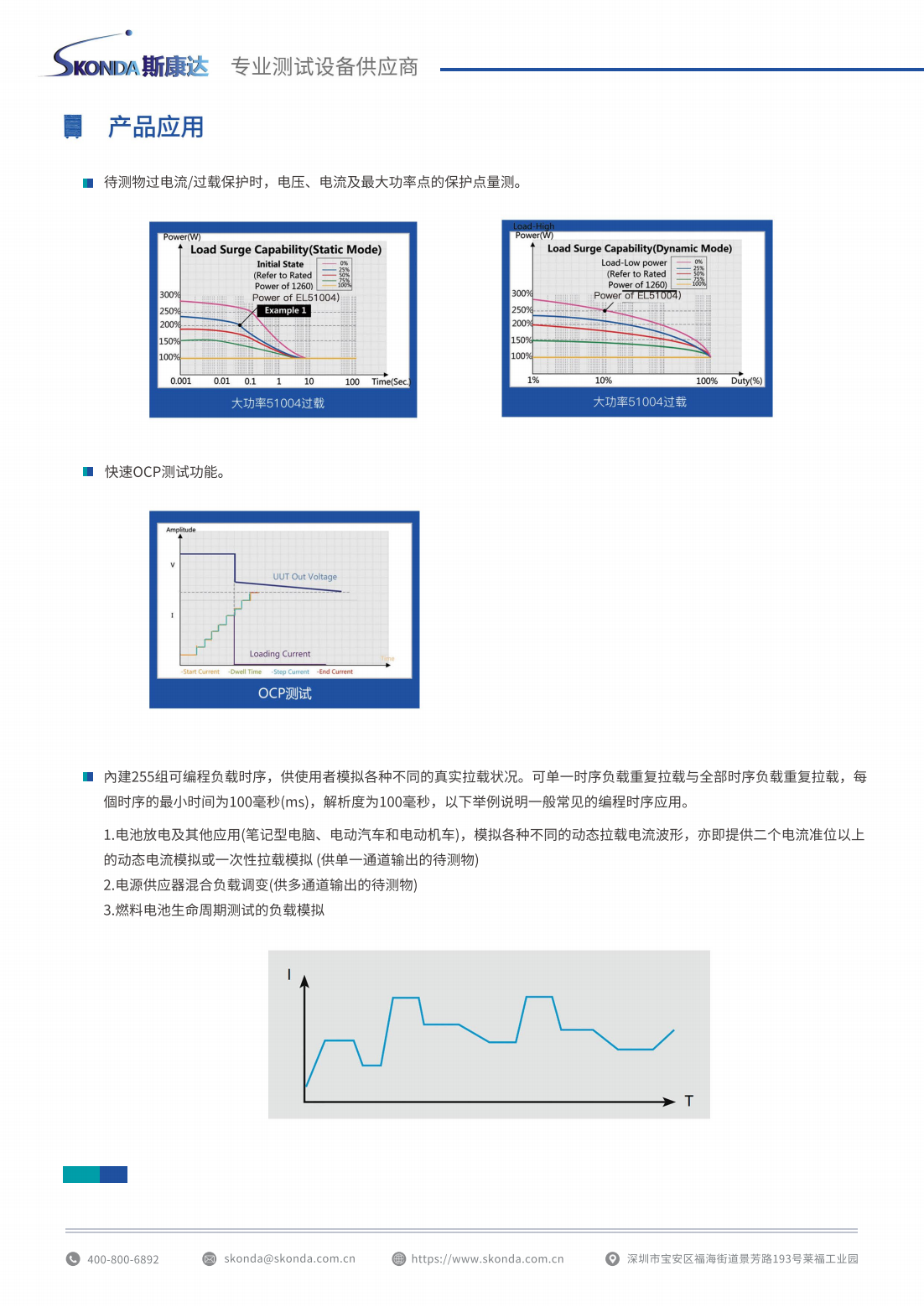

待测物过电流/过载保护时,电压、电流及最大功率点的保护点量测

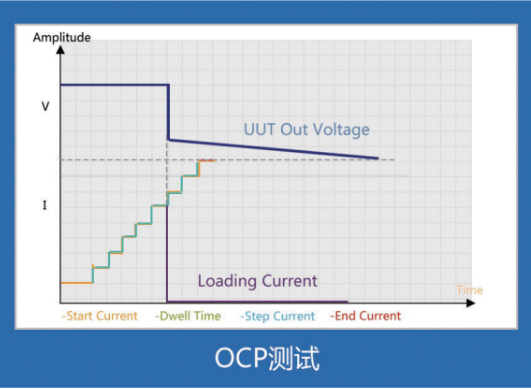

快速OCP测试功能

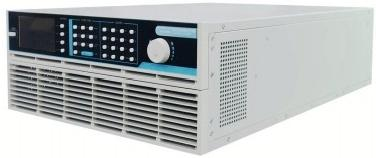

大功率直流电子负载EL51XXE系列(图3)


內建255组可编程负载时序,供使用者模拟各种不同的真实拉载状况。可单一时序负载重复拉载与全部时序负载重复拉载,每

個时序的最小时间为100毫秒(ms),解析度为100毫秒,以下举例说明一般常见的编程时序应用。

1.电池放电及其他应用(笔记型电脑、电动汽车和电动机车),模拟各种不同的动态拉载电流波形,亦即提供二个电流准位以上

的动态电流模拟或一次性拉载模拟 (供单一通道输出的待测物)

2.电源供应器混合负载调变(供多通道输出的待测物)

3.燃料电池生命周期测试的负载模拟

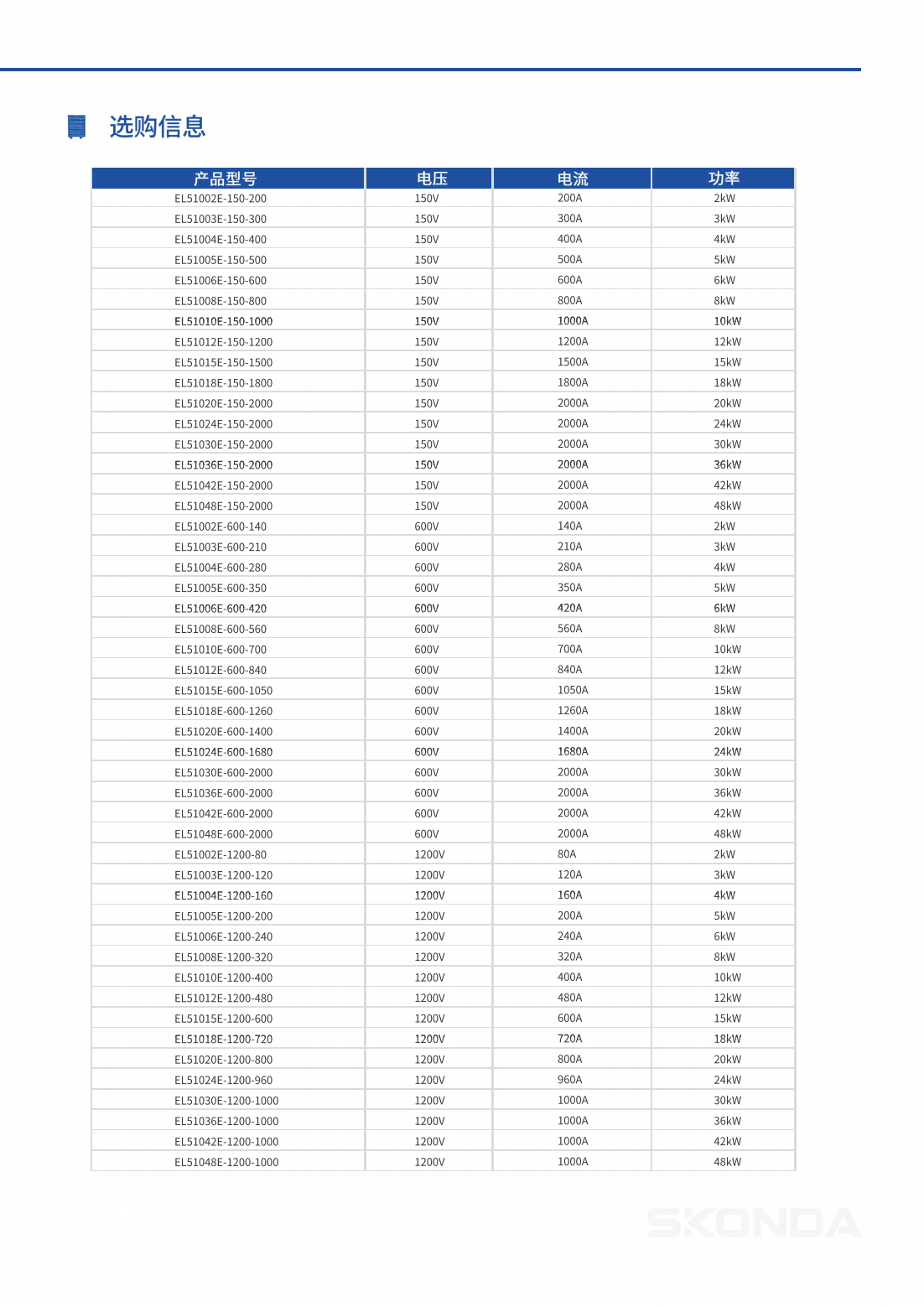

◆   选购信息

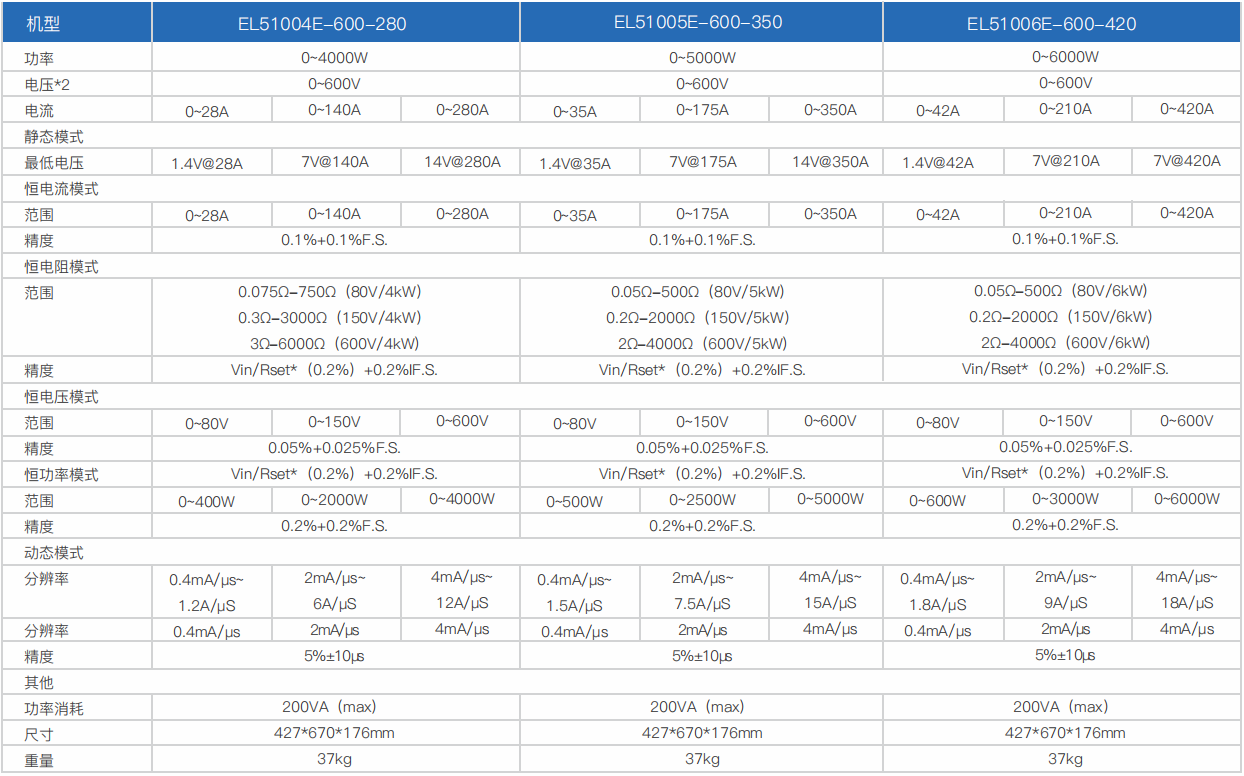

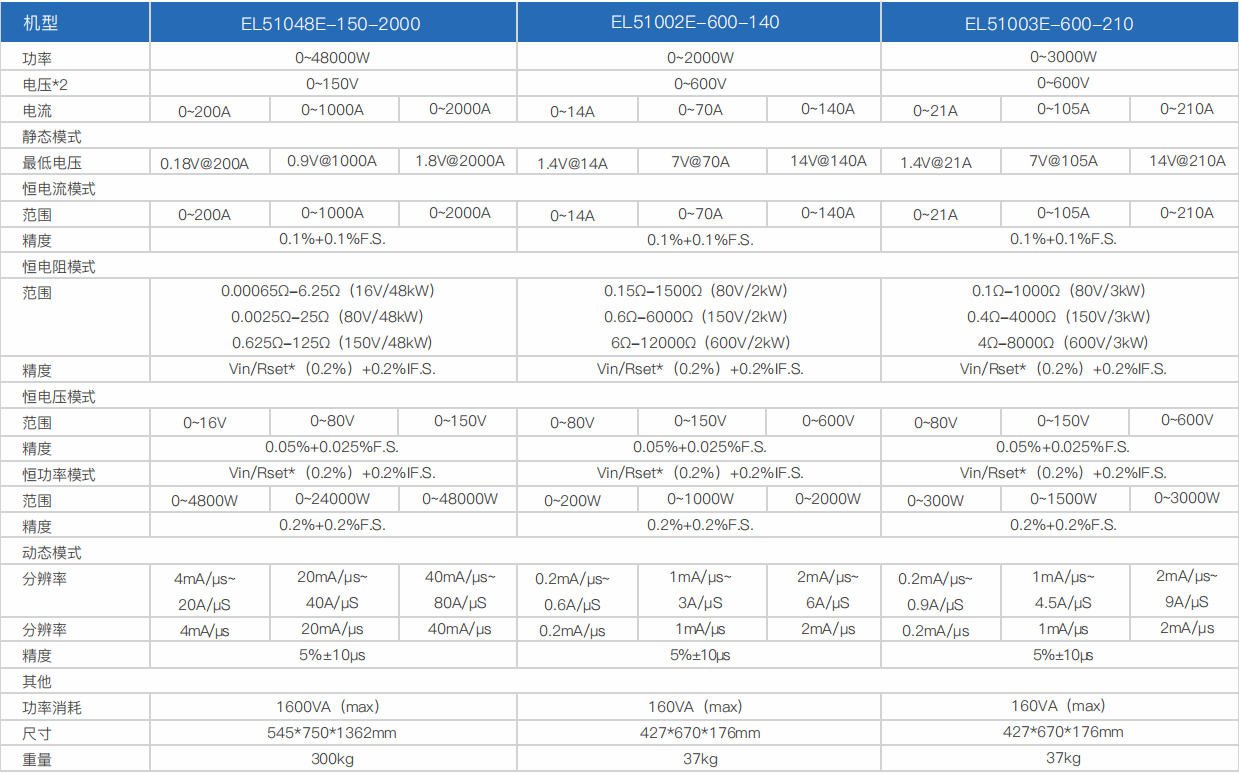

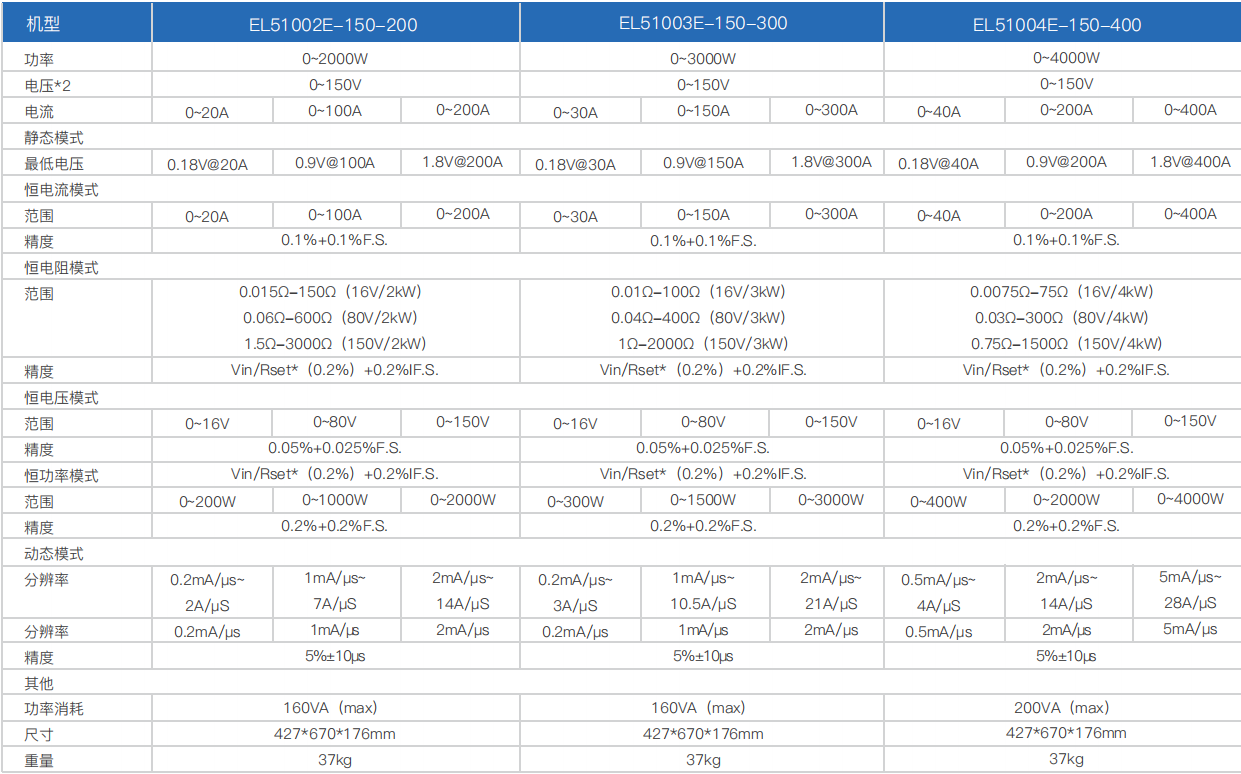

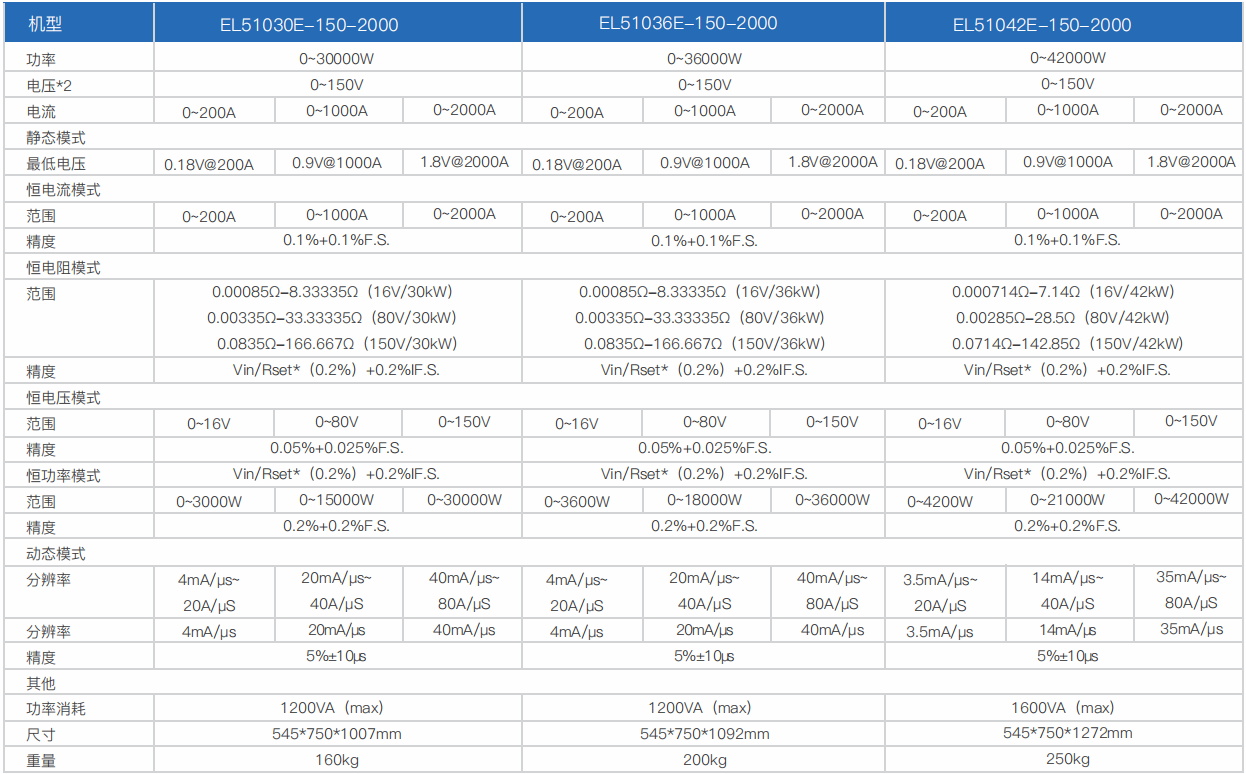

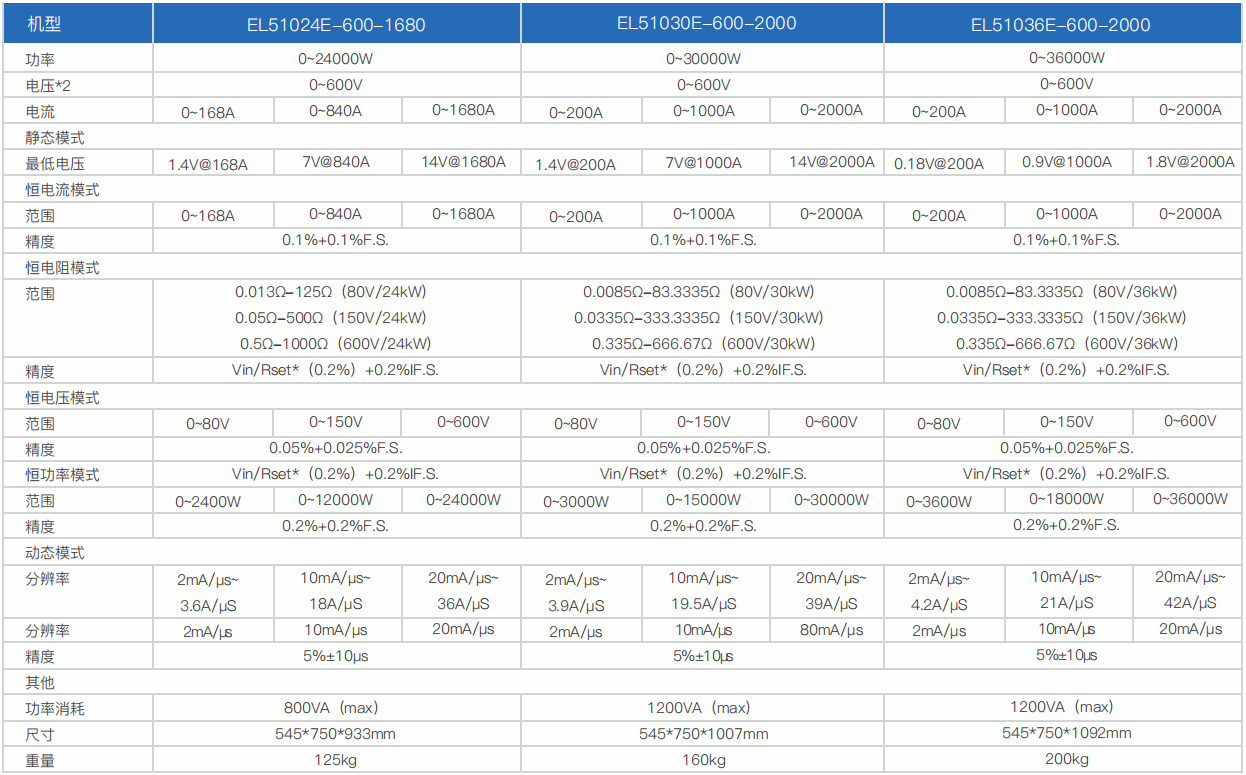

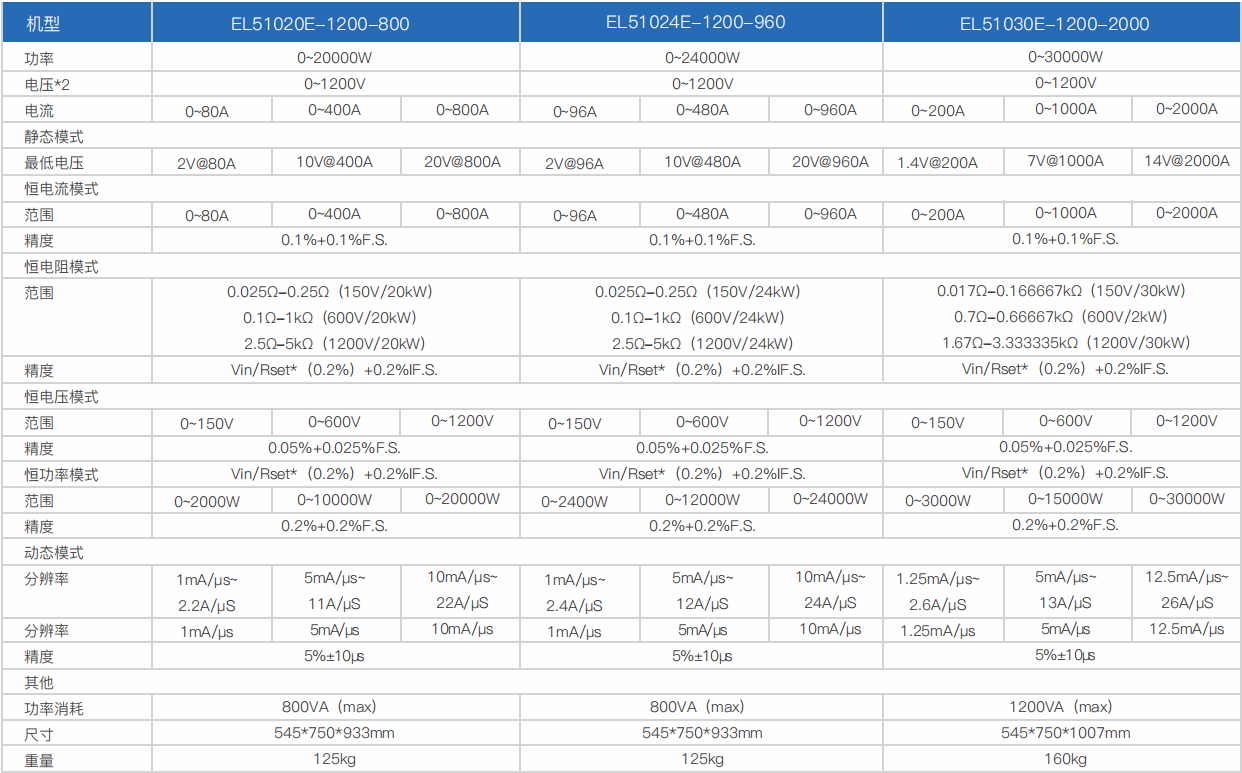

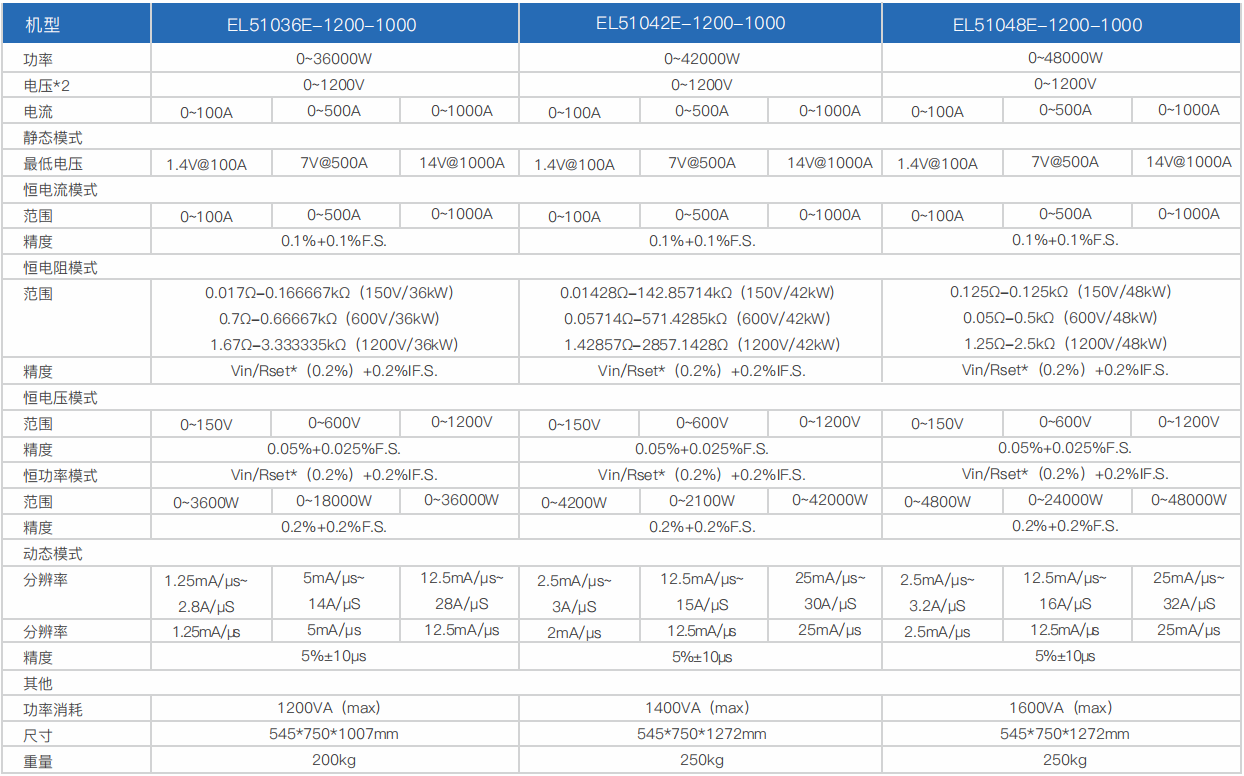

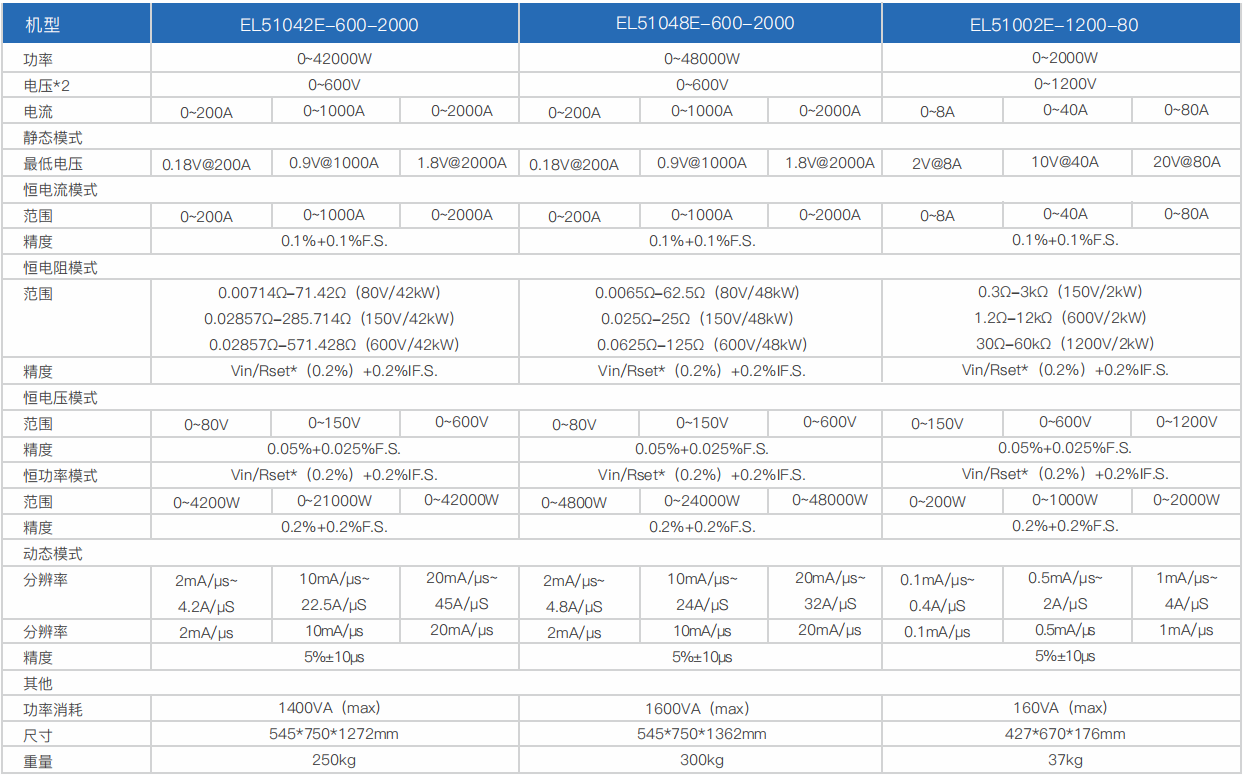

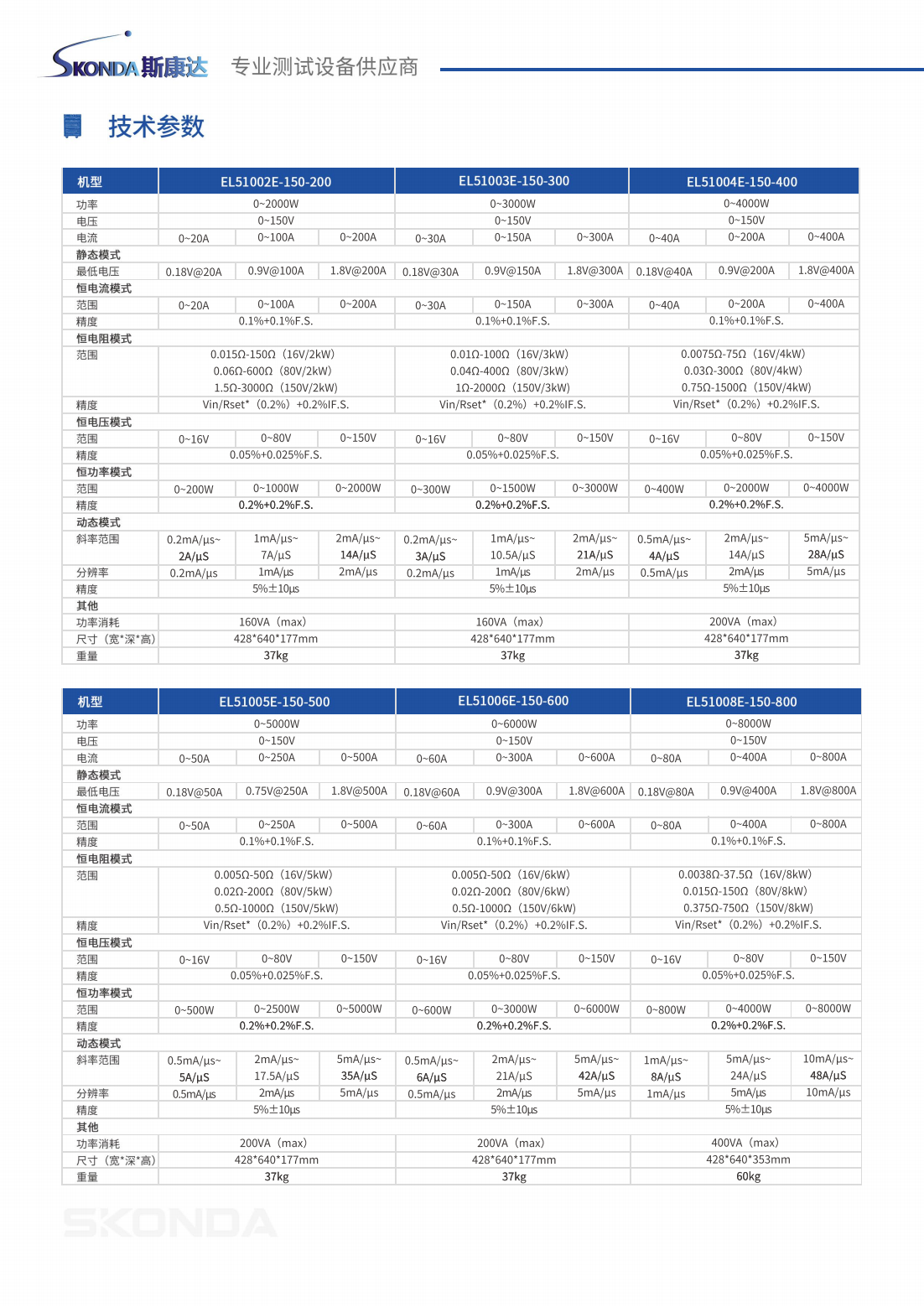

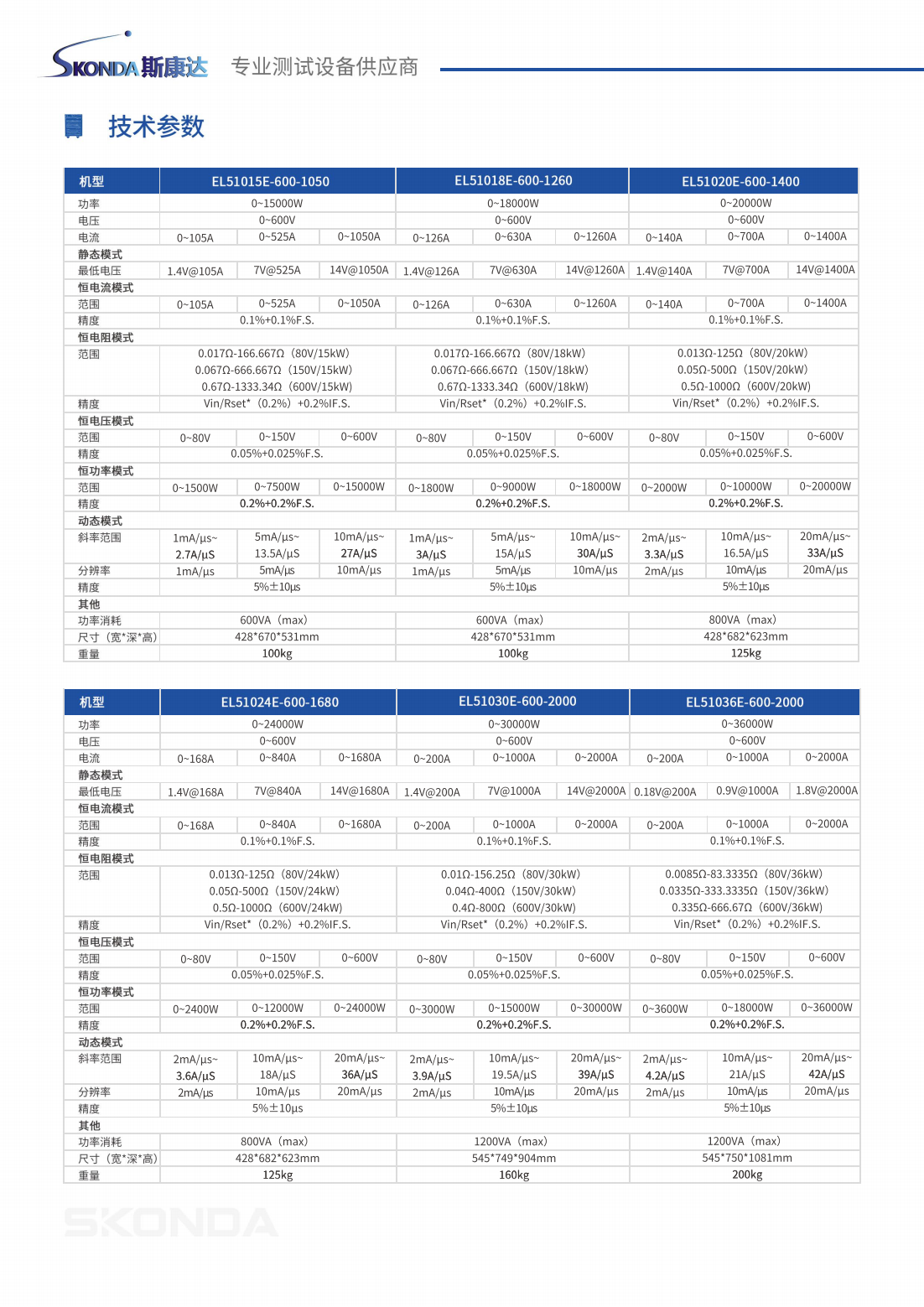

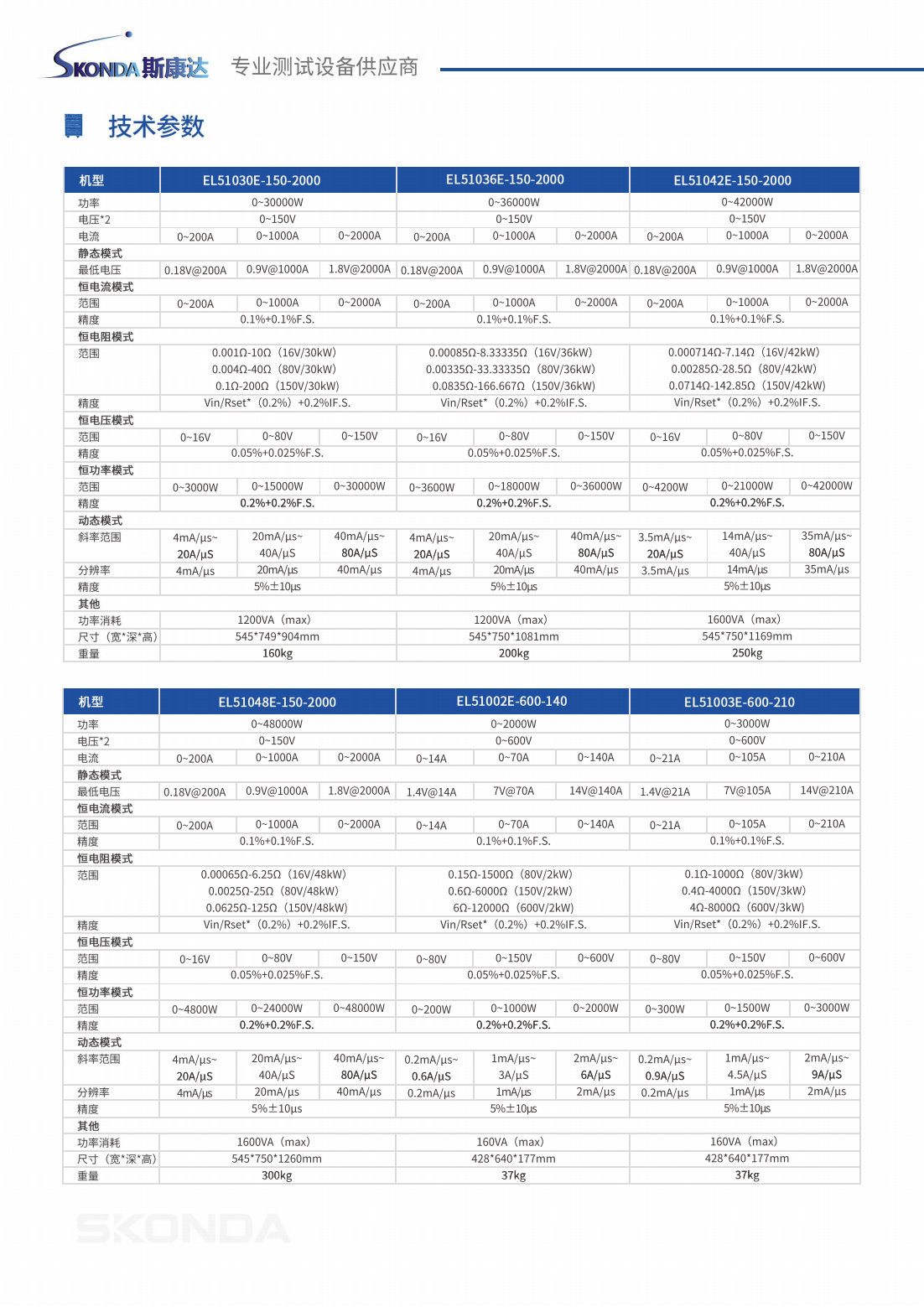

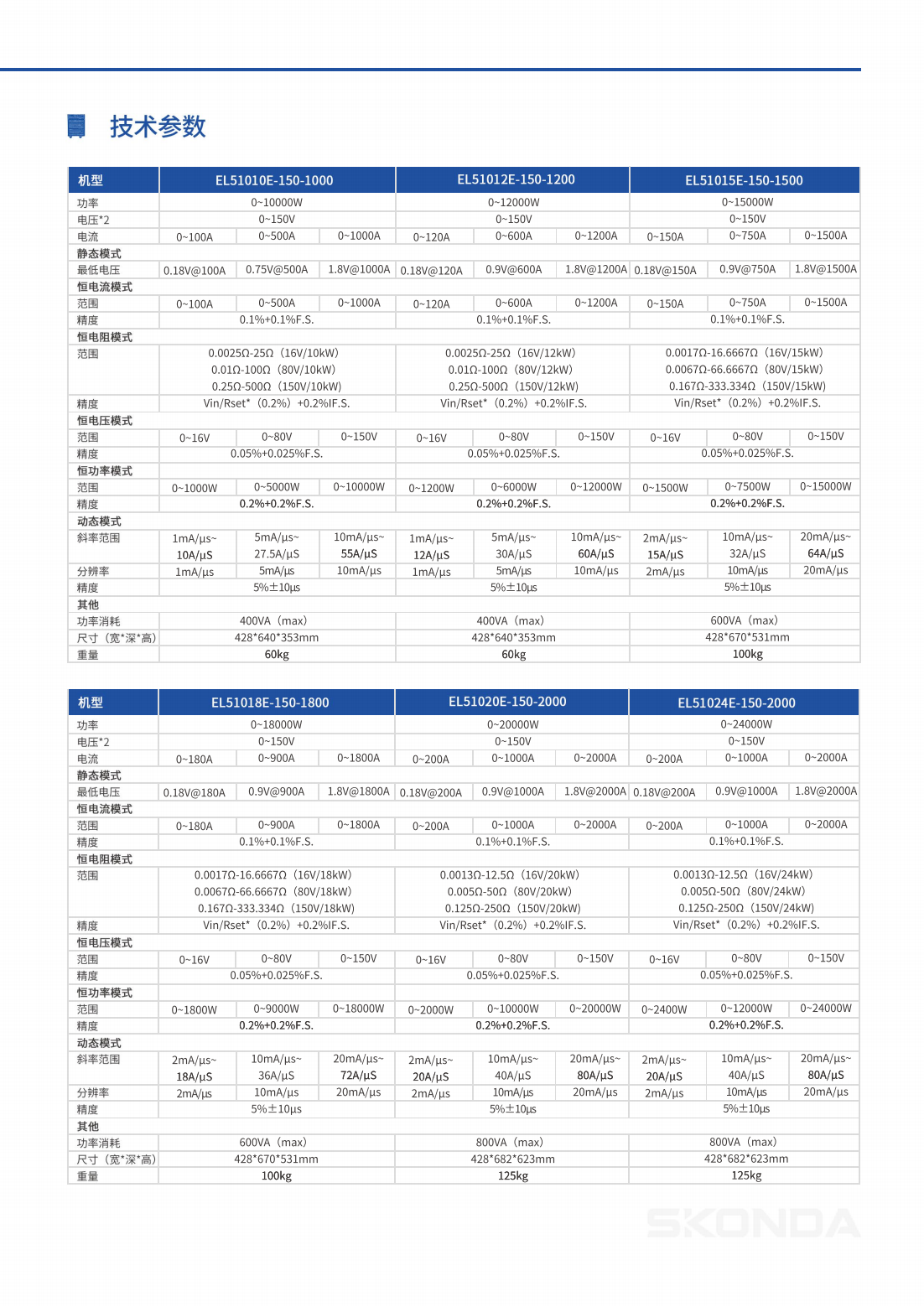

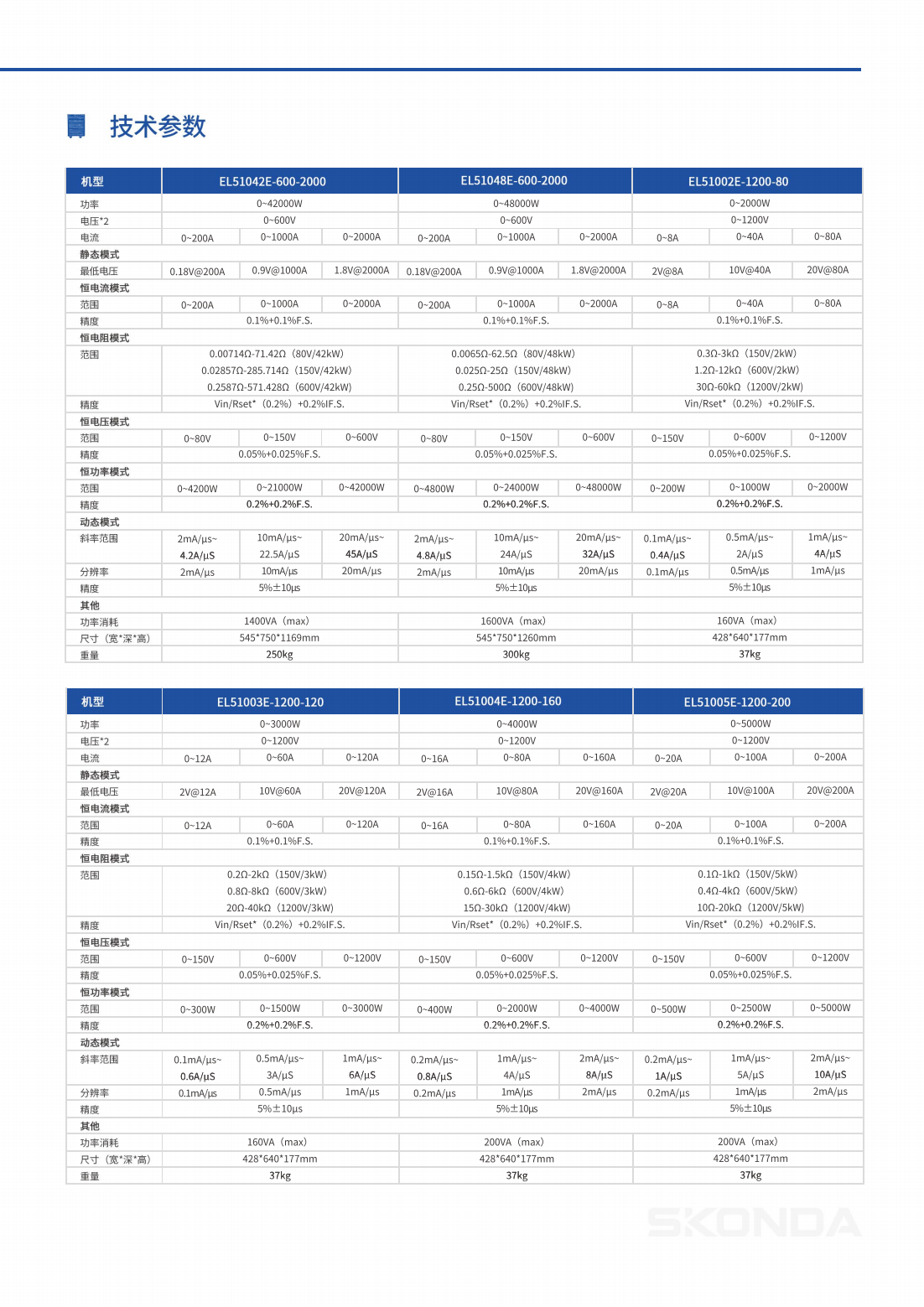

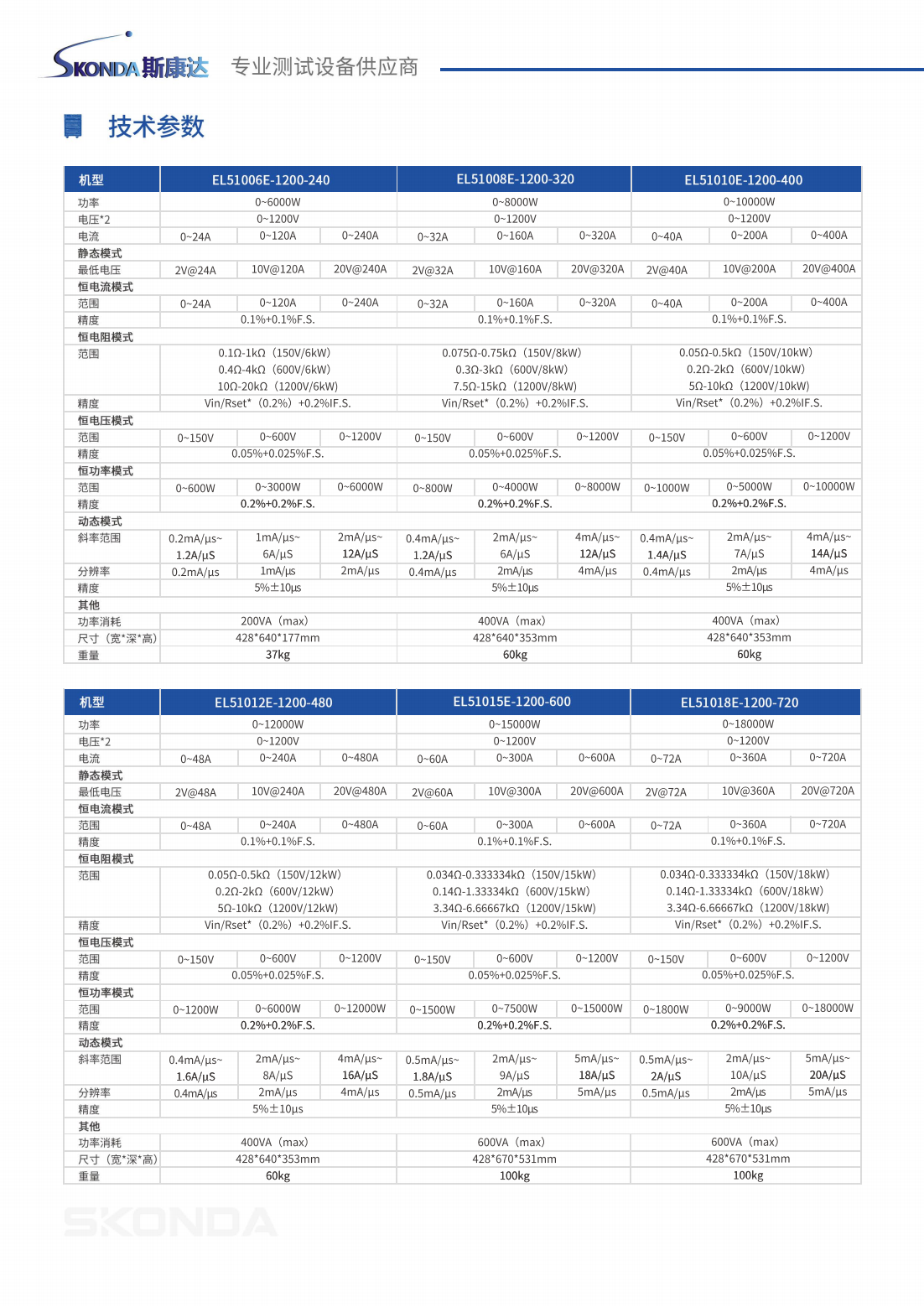

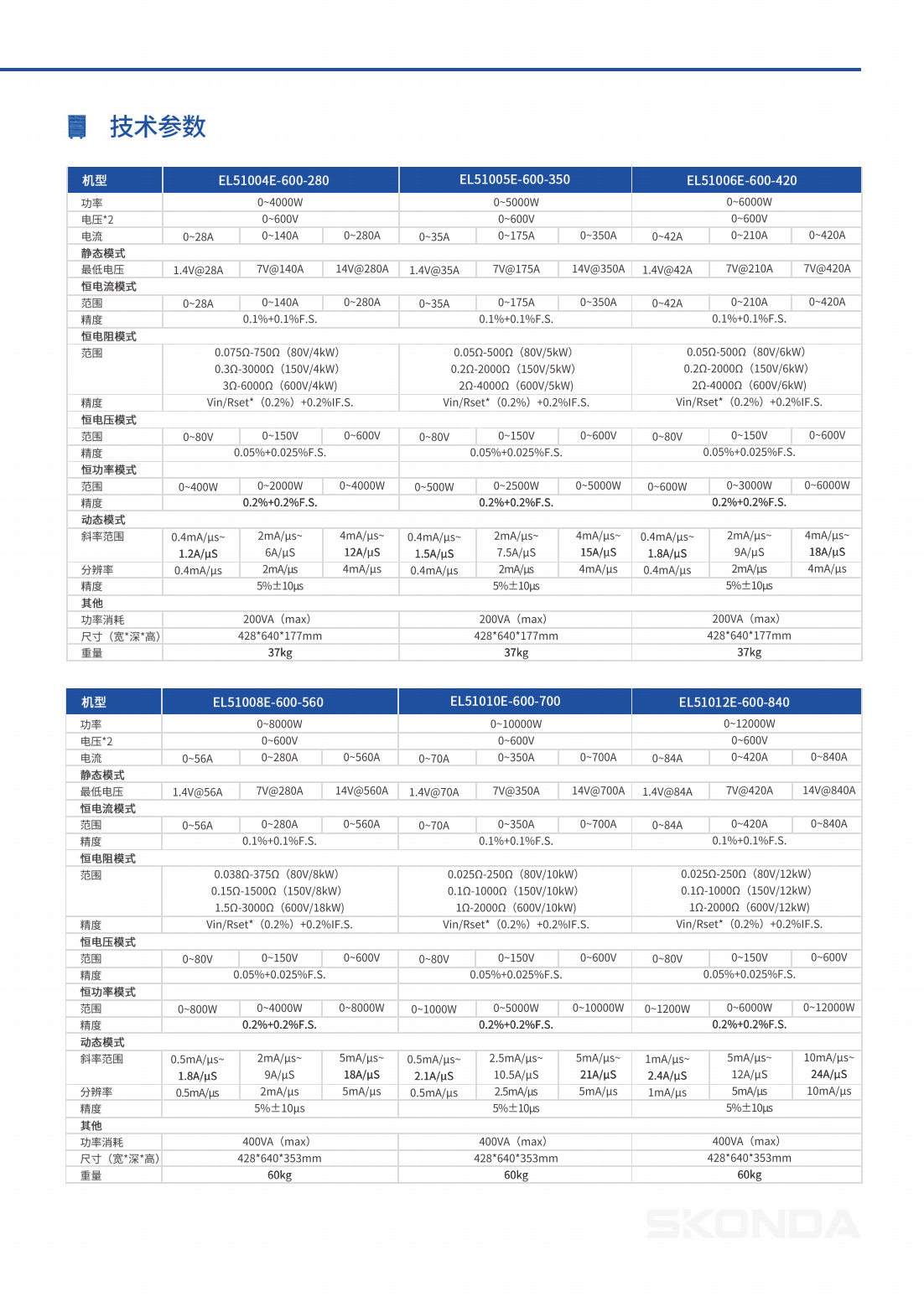

◆   技术参数


宽范围大功率直流电子负载EL51000E系列(图1)

宽范围大功率直流电子负载EL51000E系列(图2)

宽范围大功率直流电子负载EL51000E系列(图3)

宽范围大功率直流电子负载EL51000E系列(图4)

宽范围大功率直流电子负载EL51000E系列(图5)

宽范围大功率直流电子负载EL51000E系列(图6)

宽范围大功率直流电子负载EL51000E系列(图7)

宽范围大功率直流电子负载EL51000E系列(图8)

宽范围大功率直流电子负载EL51000E系列(图9)

宽范围大功率直流电子负载EL51000E系列(图10)

宽范围大功率直流电子负载EL51000E系列(图11)

宽范围大功率直流电子负载EL51000E系列(图12)

宽范围大功率直流电子负载EL51000E系列(图13)

宽范围大功率直流电子负载EL51000E系列(图14)

宽范围大功率直流电子负载EL51000E系列(图15)

宽范围大功率直流电子负载EL51000E系列(图16)
