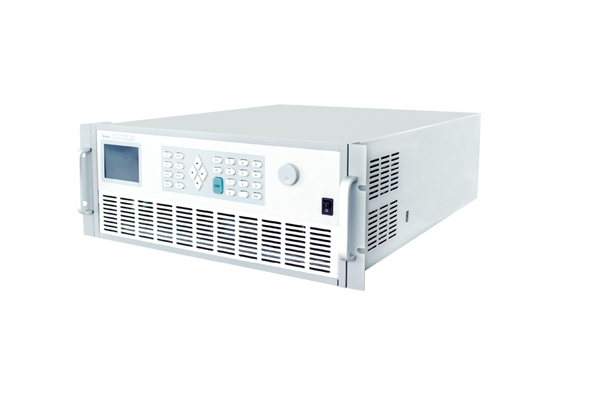

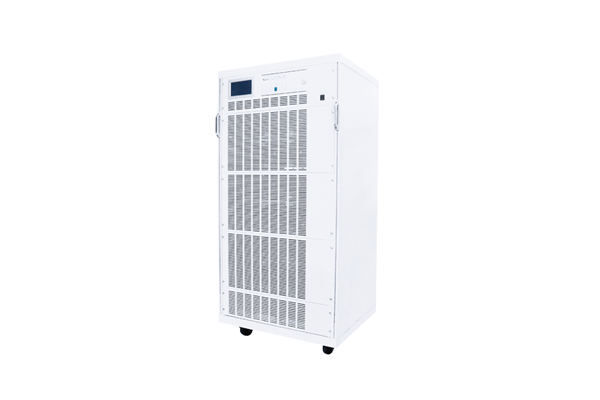

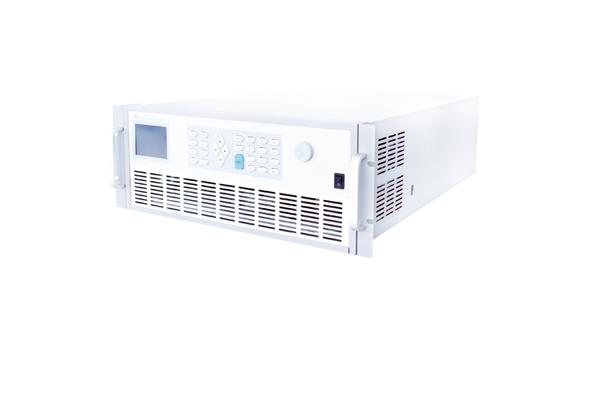

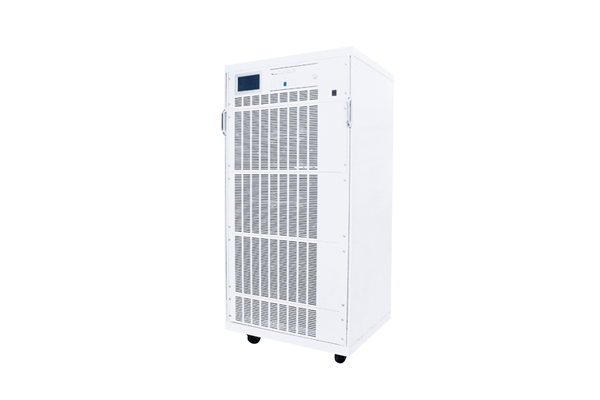

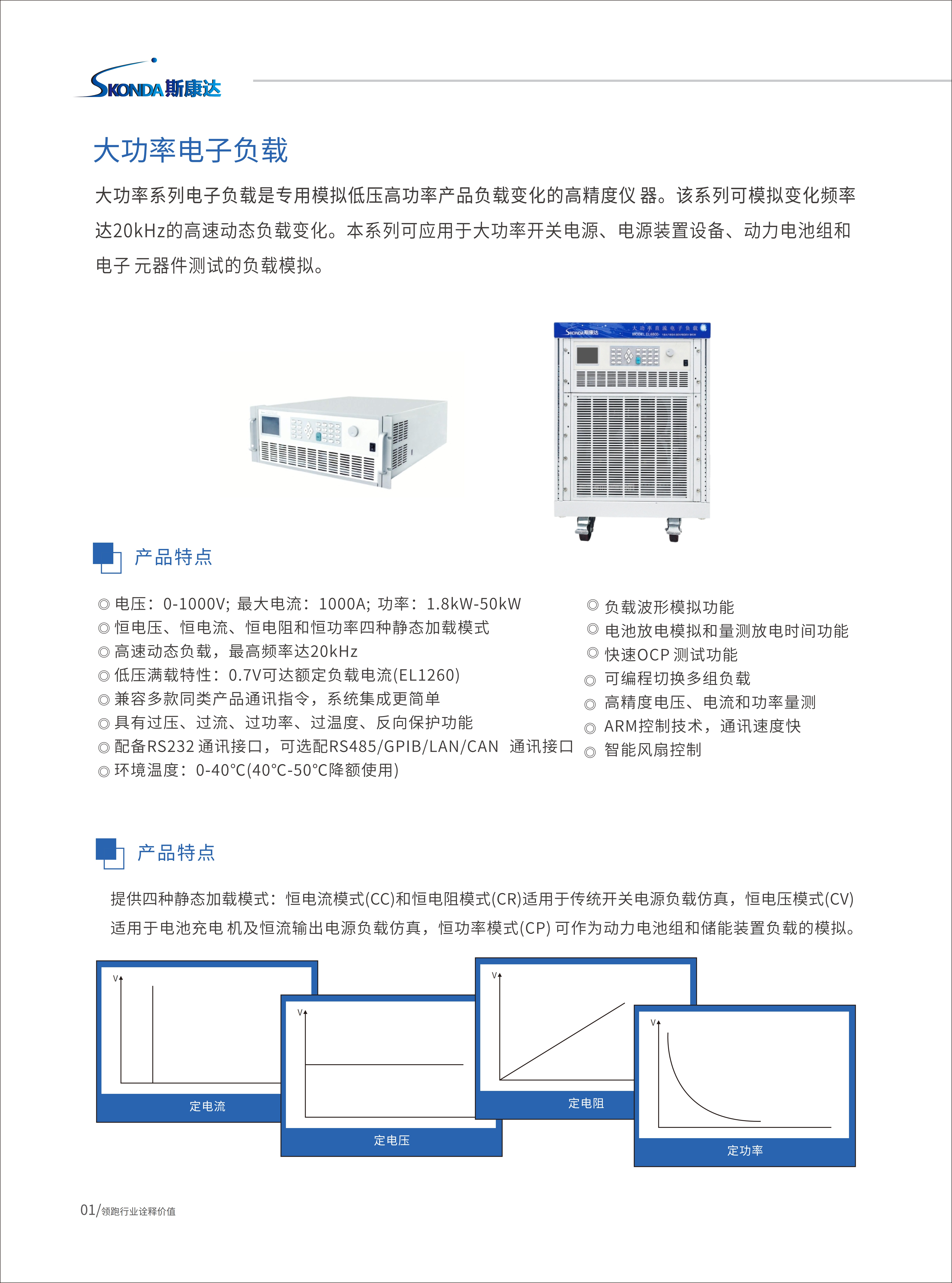

大功率直流电子负载

大功率系列电子负载是专用模拟低压高功率产品负载变化的高精度仪器。该系列可模拟变化频率达20kHz的高速动态负载变化。

本系列可应用于大功率开关电源、电源装置设备、动力电池组和电子元器件测试的负载模拟。


◆   产品特点

01.电压:0-1200V;最大电流:1000A;功率:1.8kW-50kW

02.恒电压、恒电流、恒电阻和恒功率四种静态加载模式

03.高速动态负载,最高频率达20kHz

04.负载波形模拟功能

05.低压满载特性:0.7V可达额定负载电流(EL1260)

06.电池放电模拟和量测放电时间功能

07.快速OCP测试功能

08.可编程切换多组负载

09.高精度电压、电流和功率量测

10.ARM控制技术,通讯速度快

11.兼容多款同类产品通讯指令,系统集成更简单

12.具有过压、过流、过功率、过温度、反向保护功能

13.配备RS232通讯接口,可选配RS485/GPIB/LAN/CAN通讯接口

14.环境温度:0-40℃(40℃-50℃降额使用)

15.智能风扇控制


◆   产品应用

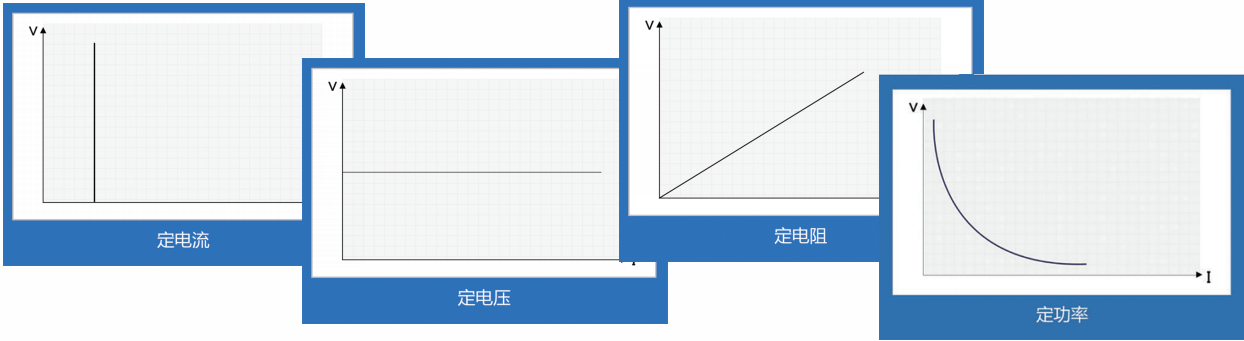

提供四种静态加载模式:恒电流模式(CC)和恒电阻模式(CR)适用于传统开关电源负载仿真,恒电压模式(CV)适用于电池充电机及恒流输出电源负载仿真,恒功率模式(CP)可作为动力电池组和储能装置负载的模拟。

大功率直流电子负载(图1)

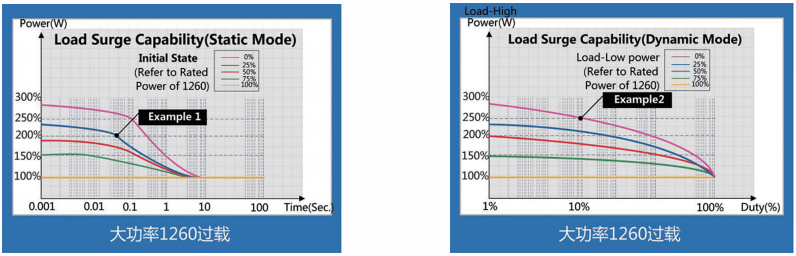

待测物过电流/过载保护时,电压、电流及最大功率点的保护点量测


大功率直流电子负载(图2)

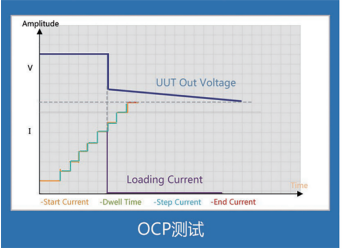

快速OCP测试功能


大功率直流电子负载(图3)

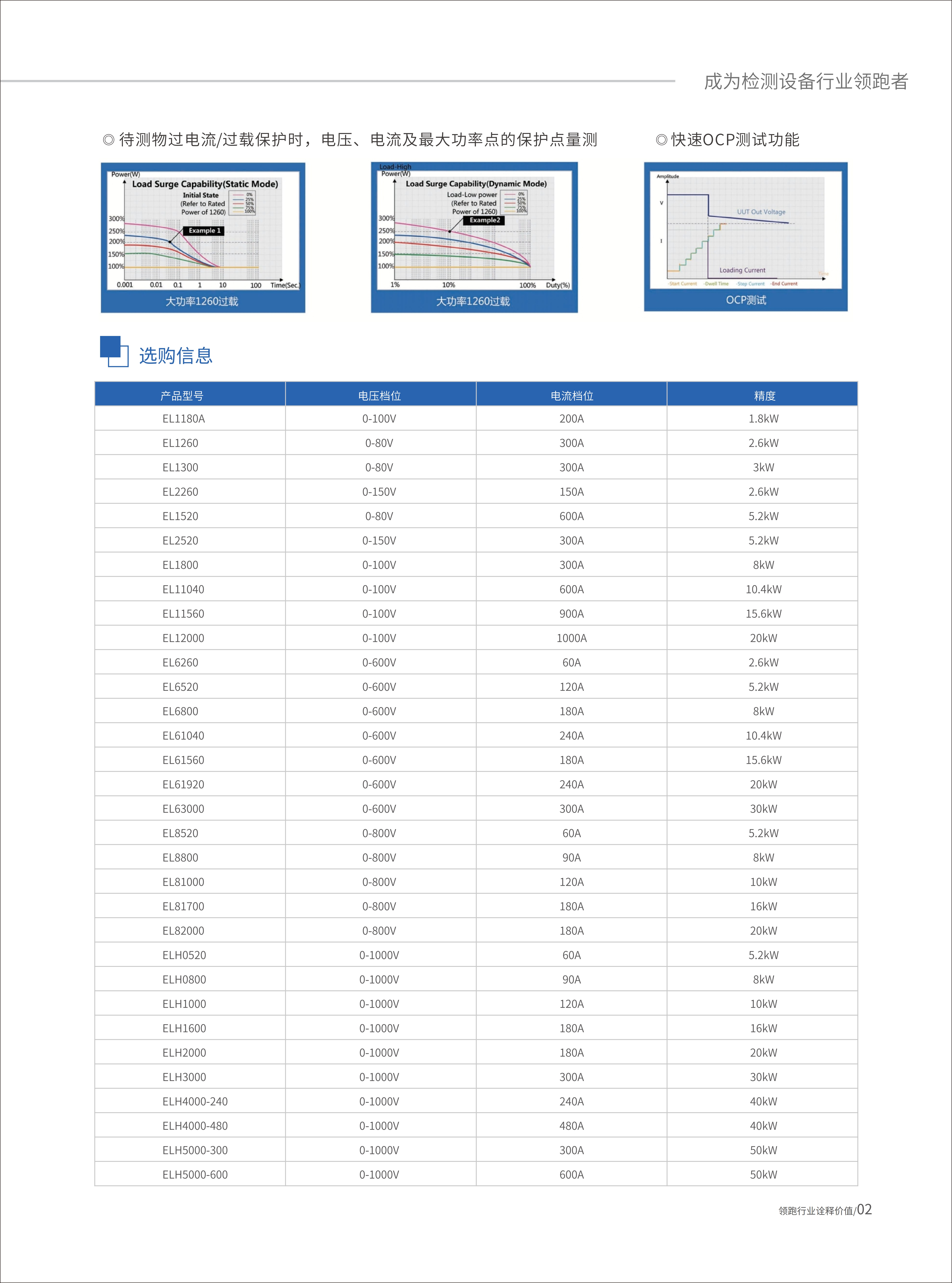

◆   选购信息

大功率直流电子负载(图1)

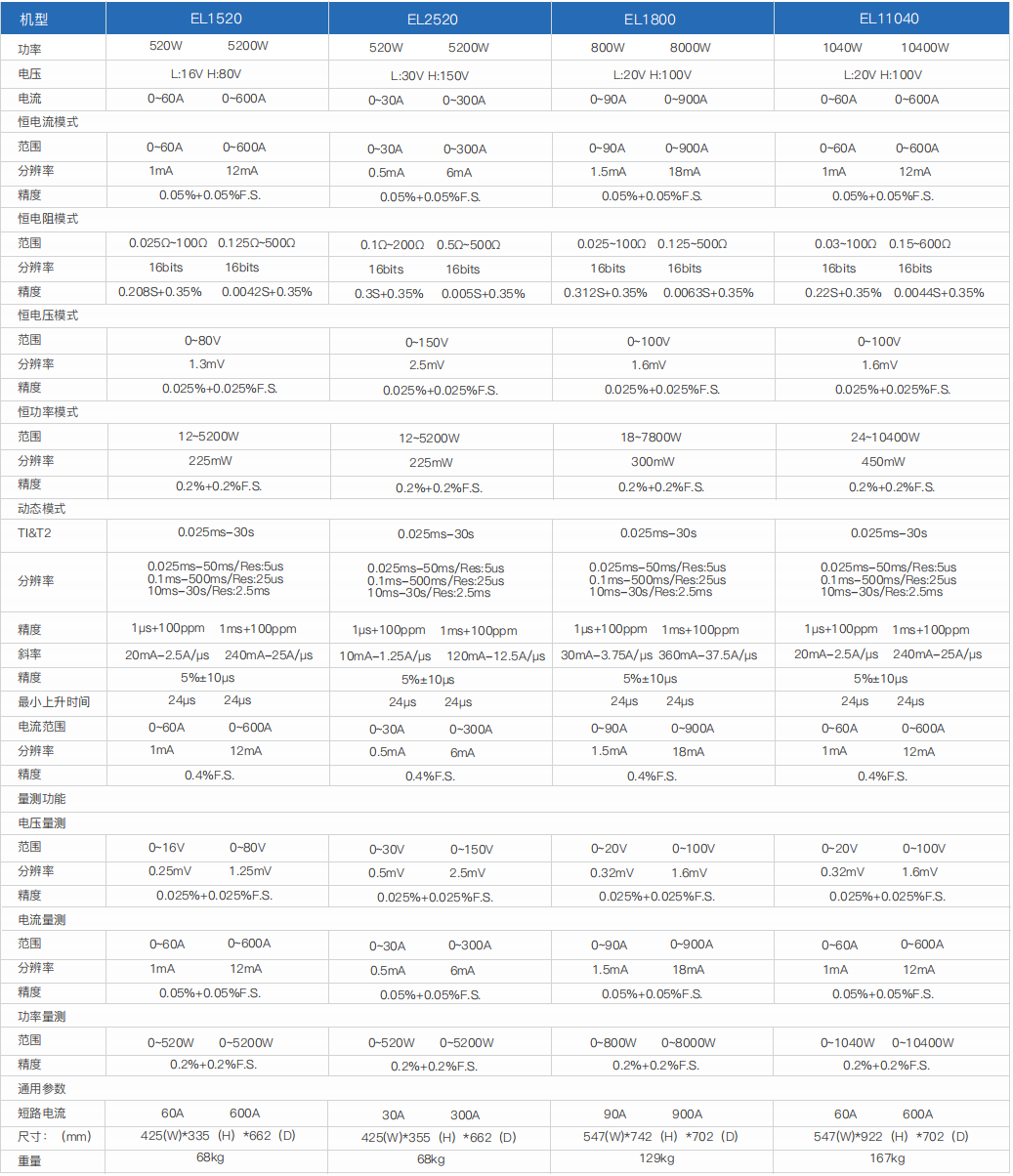

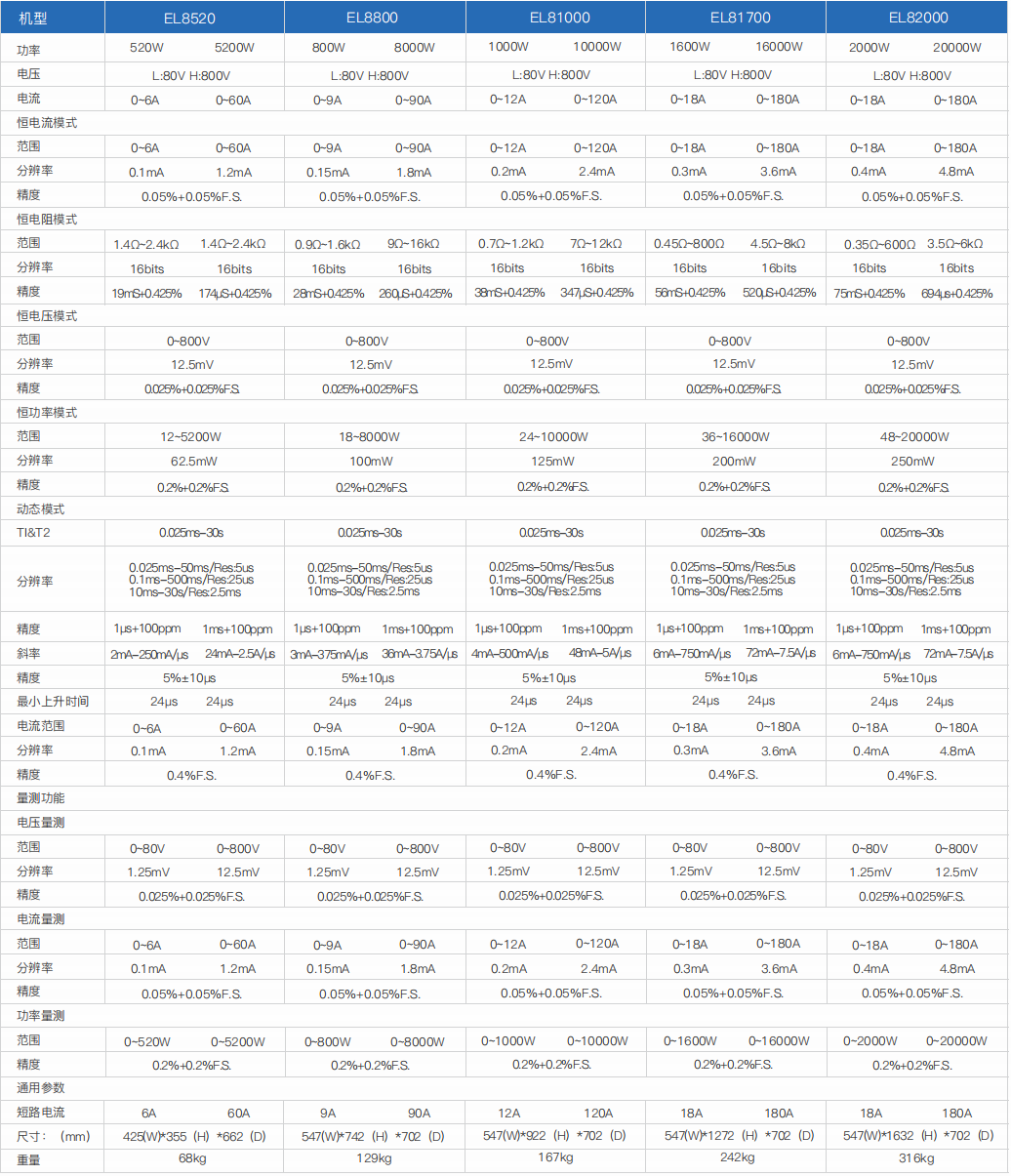

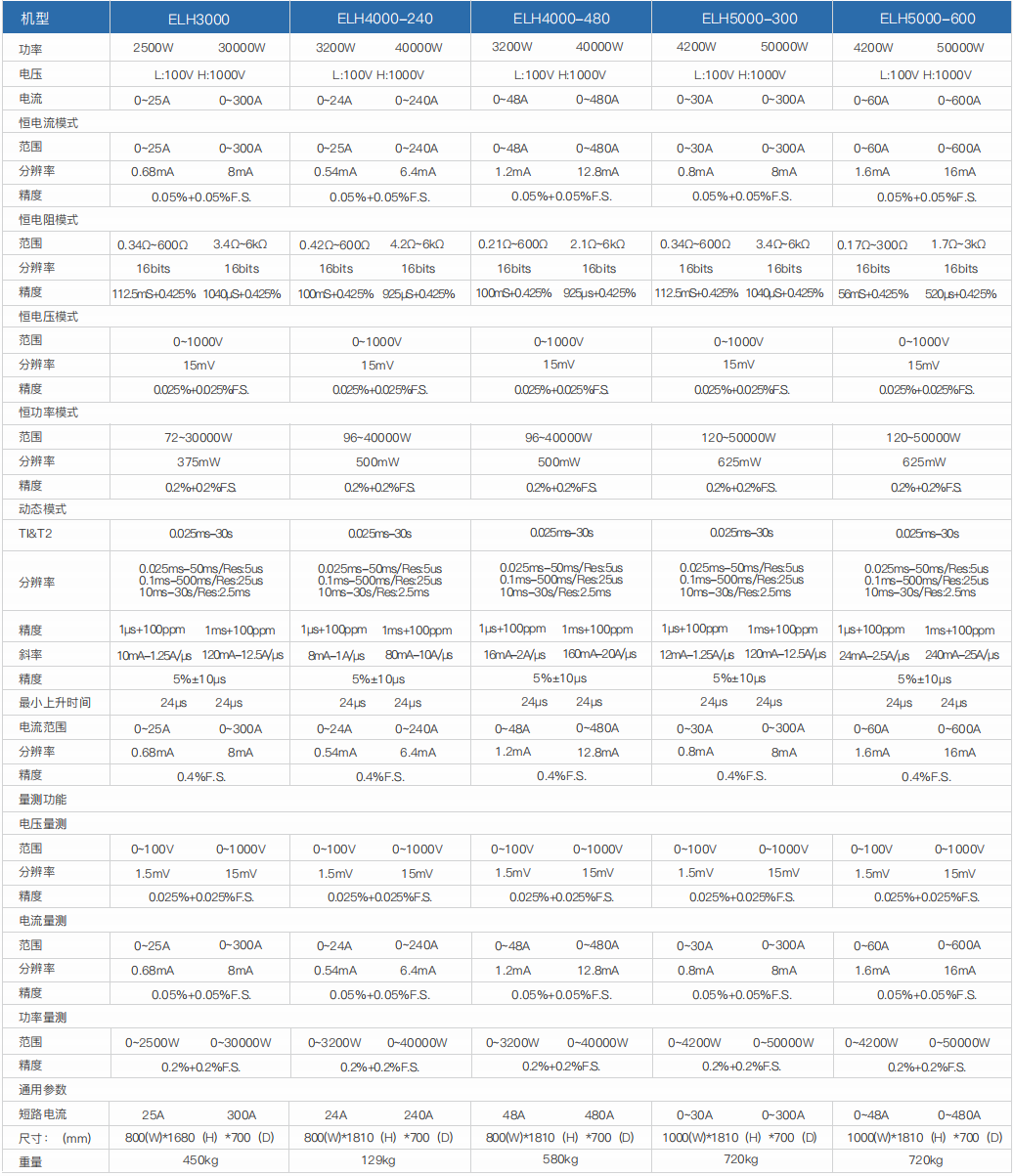

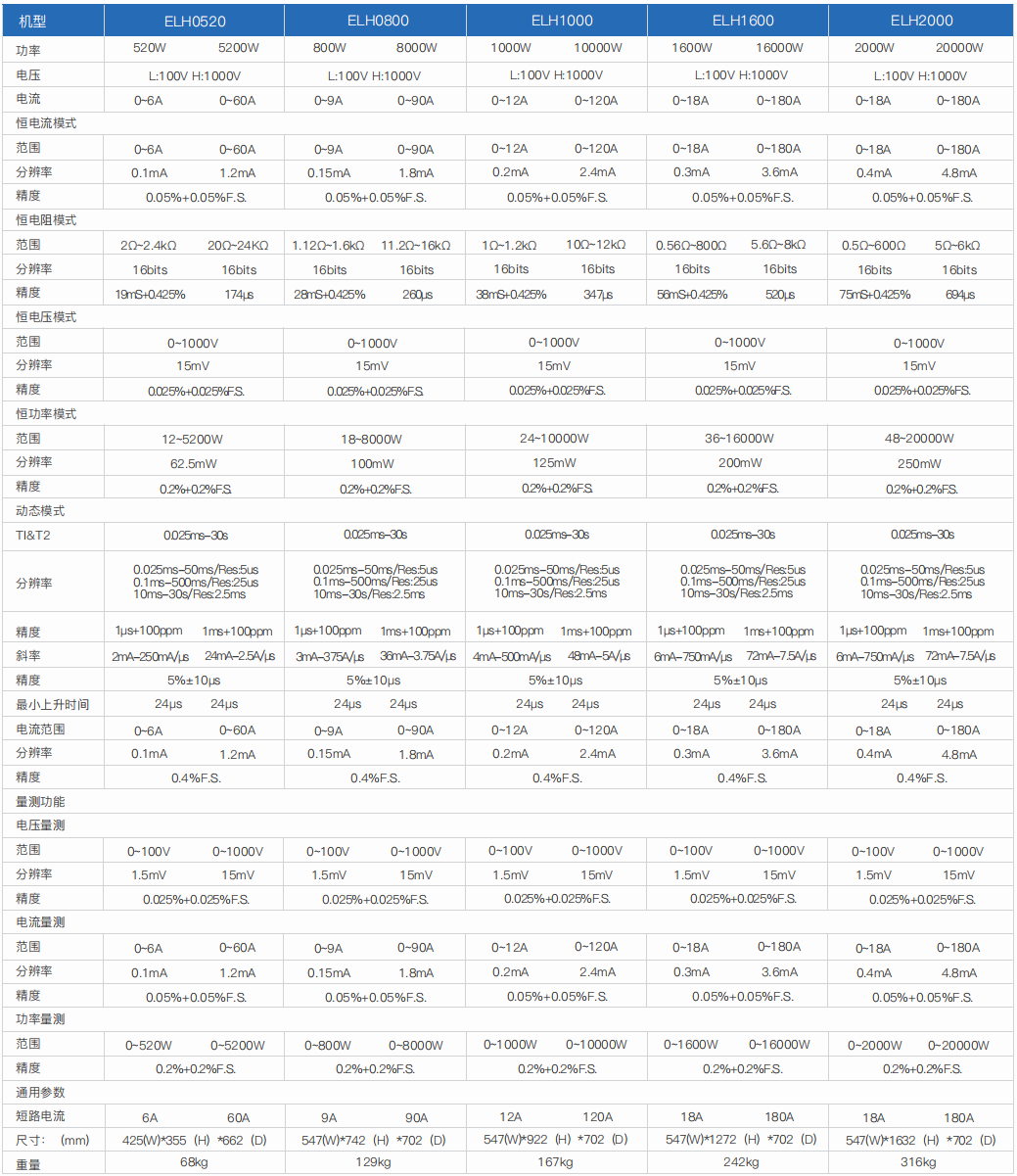

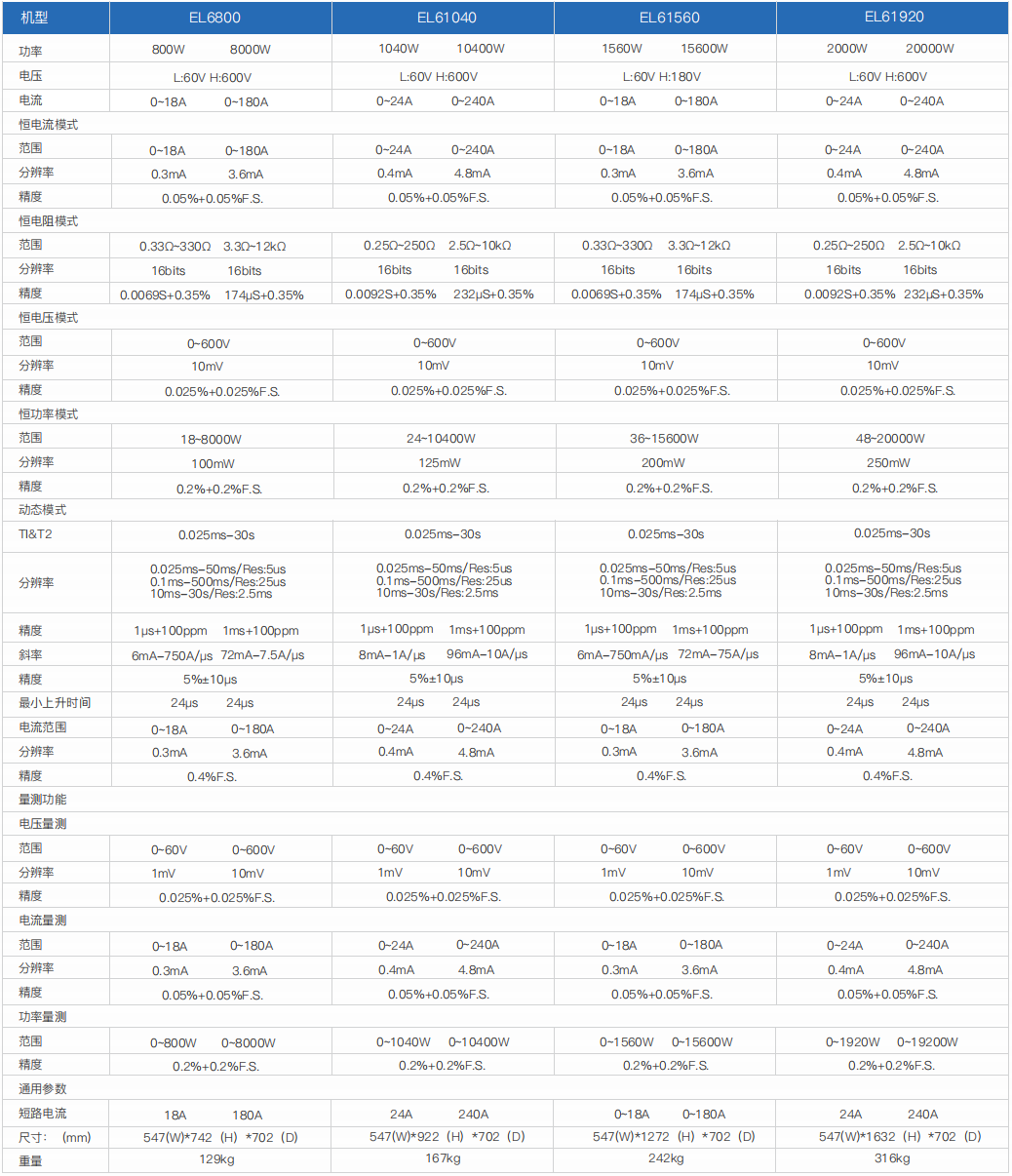

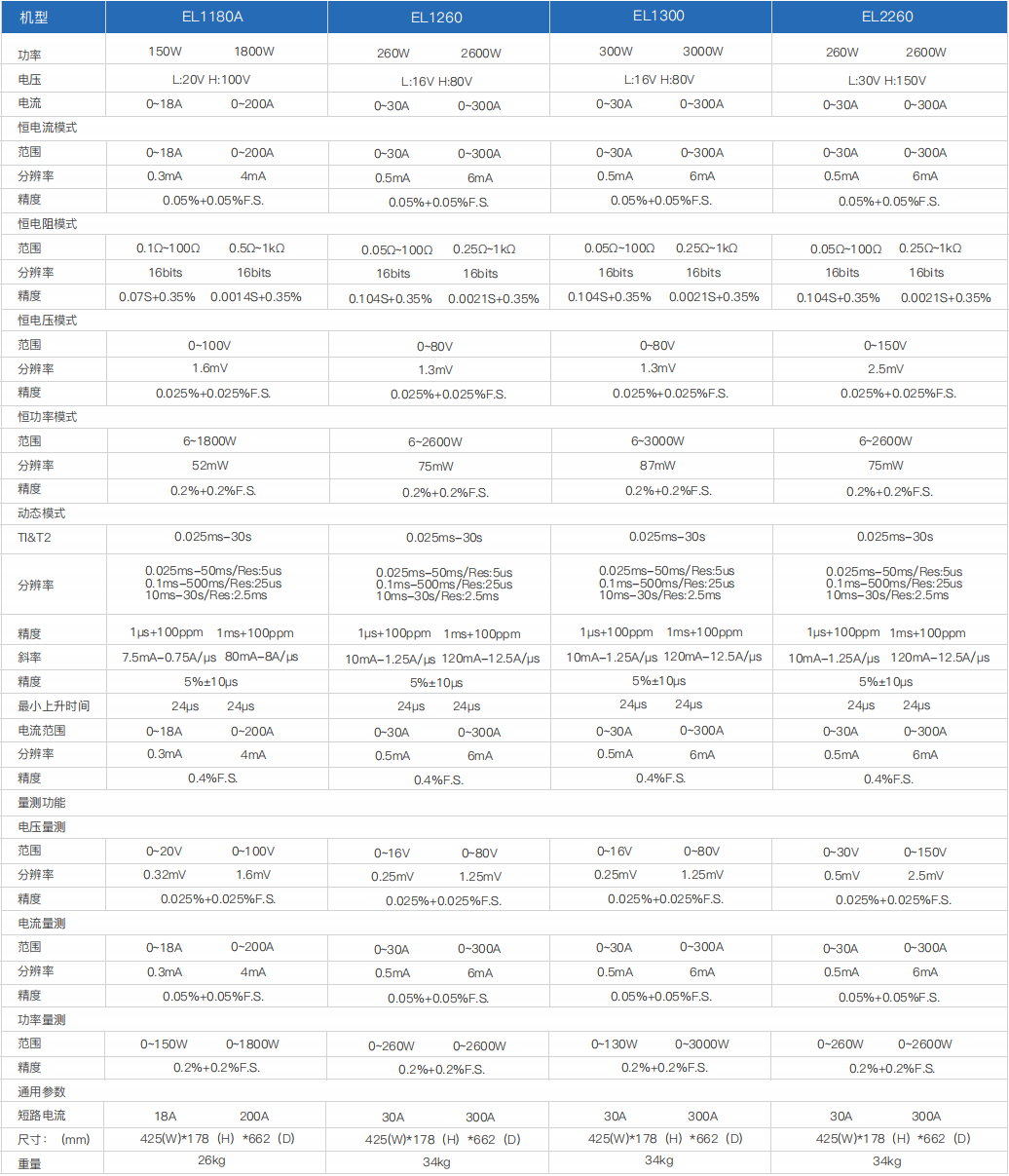

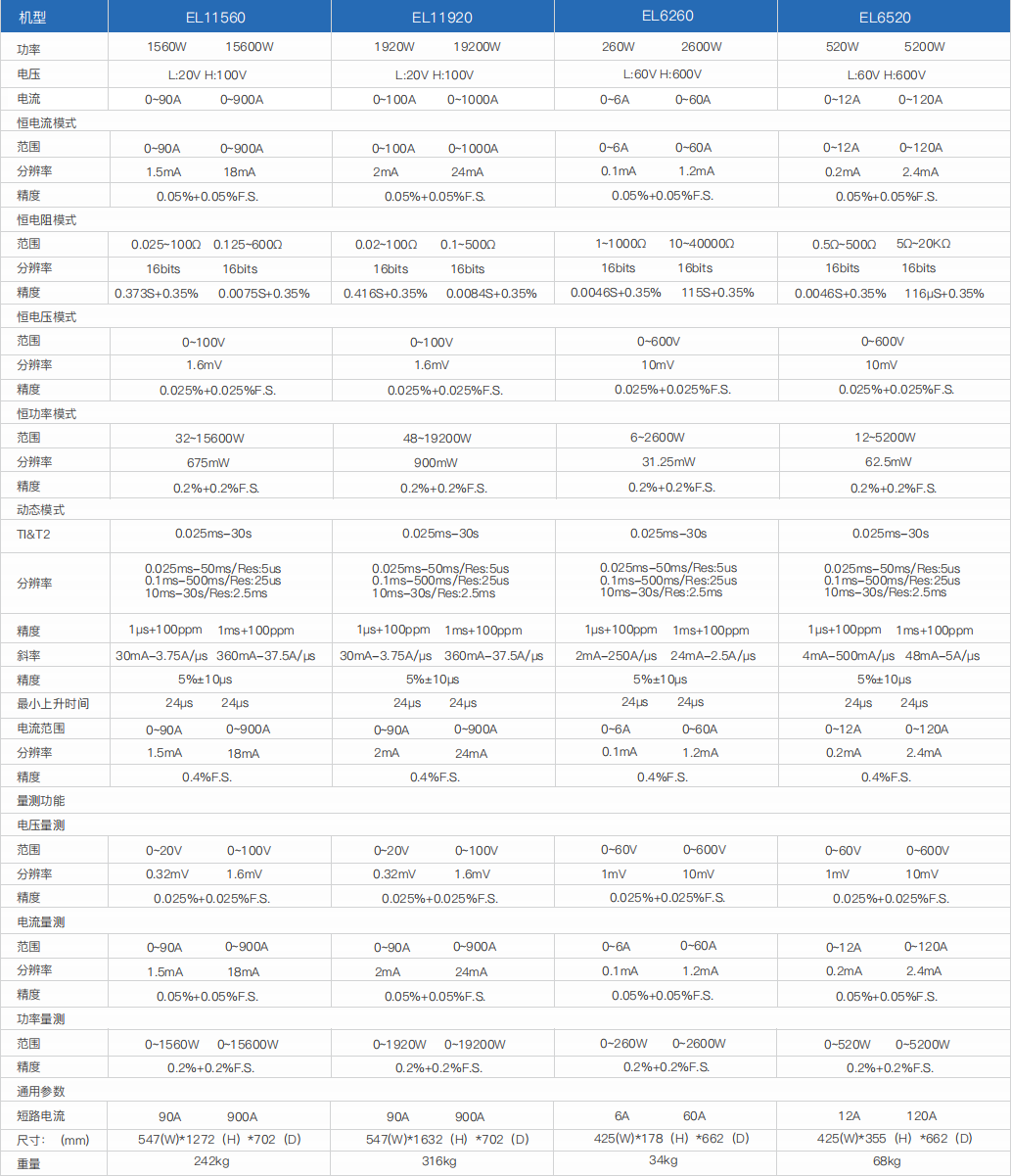

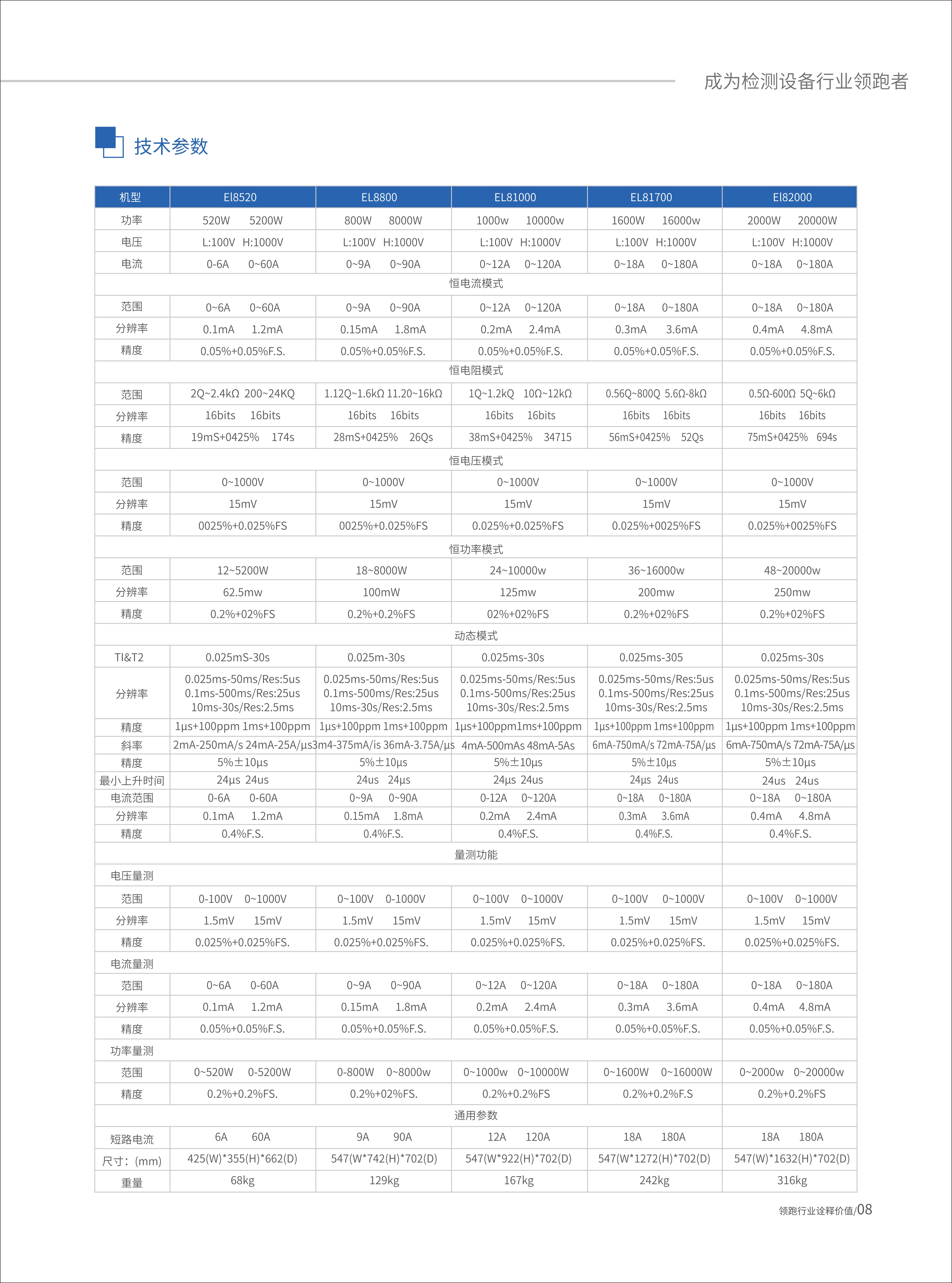

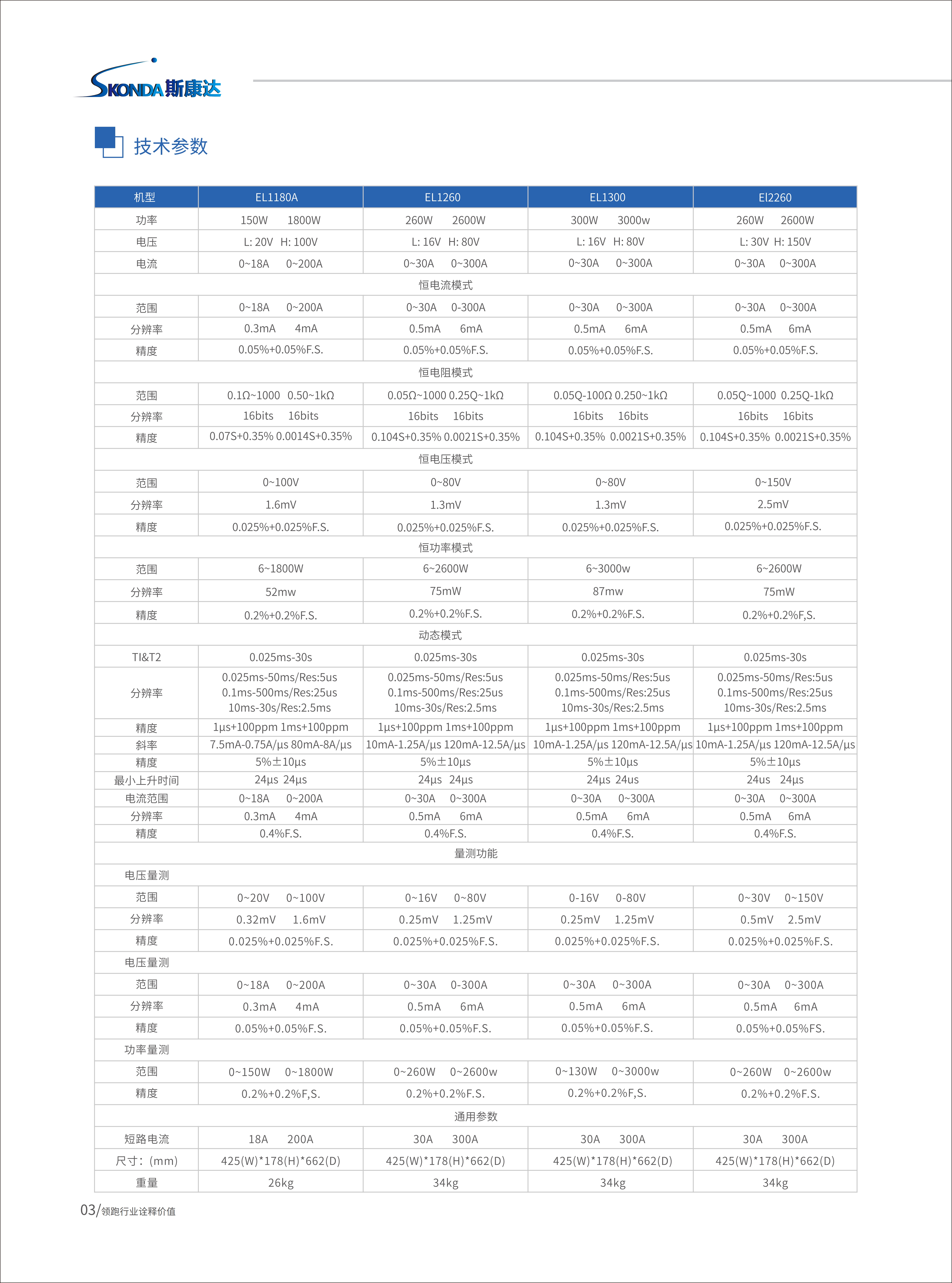

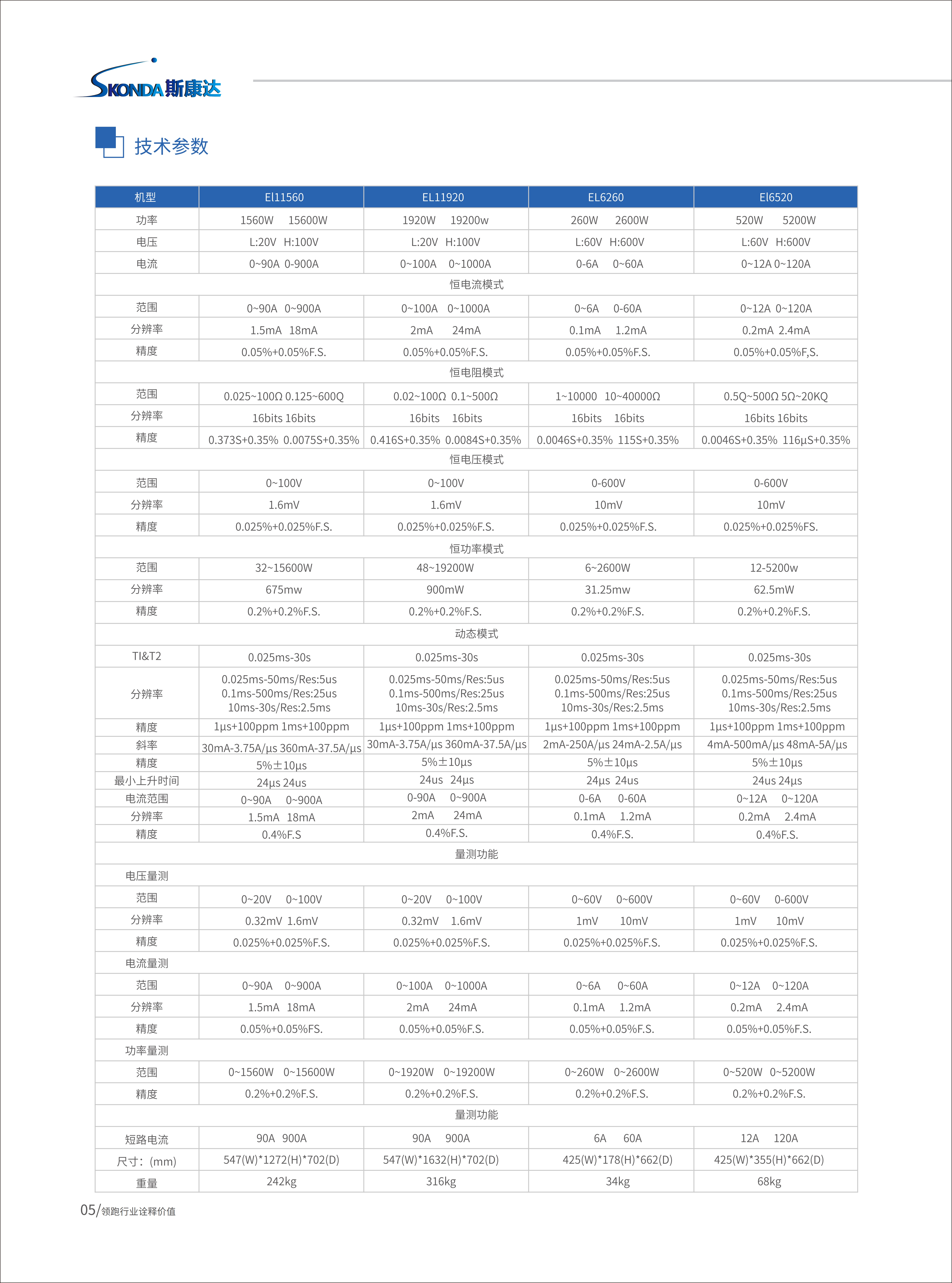

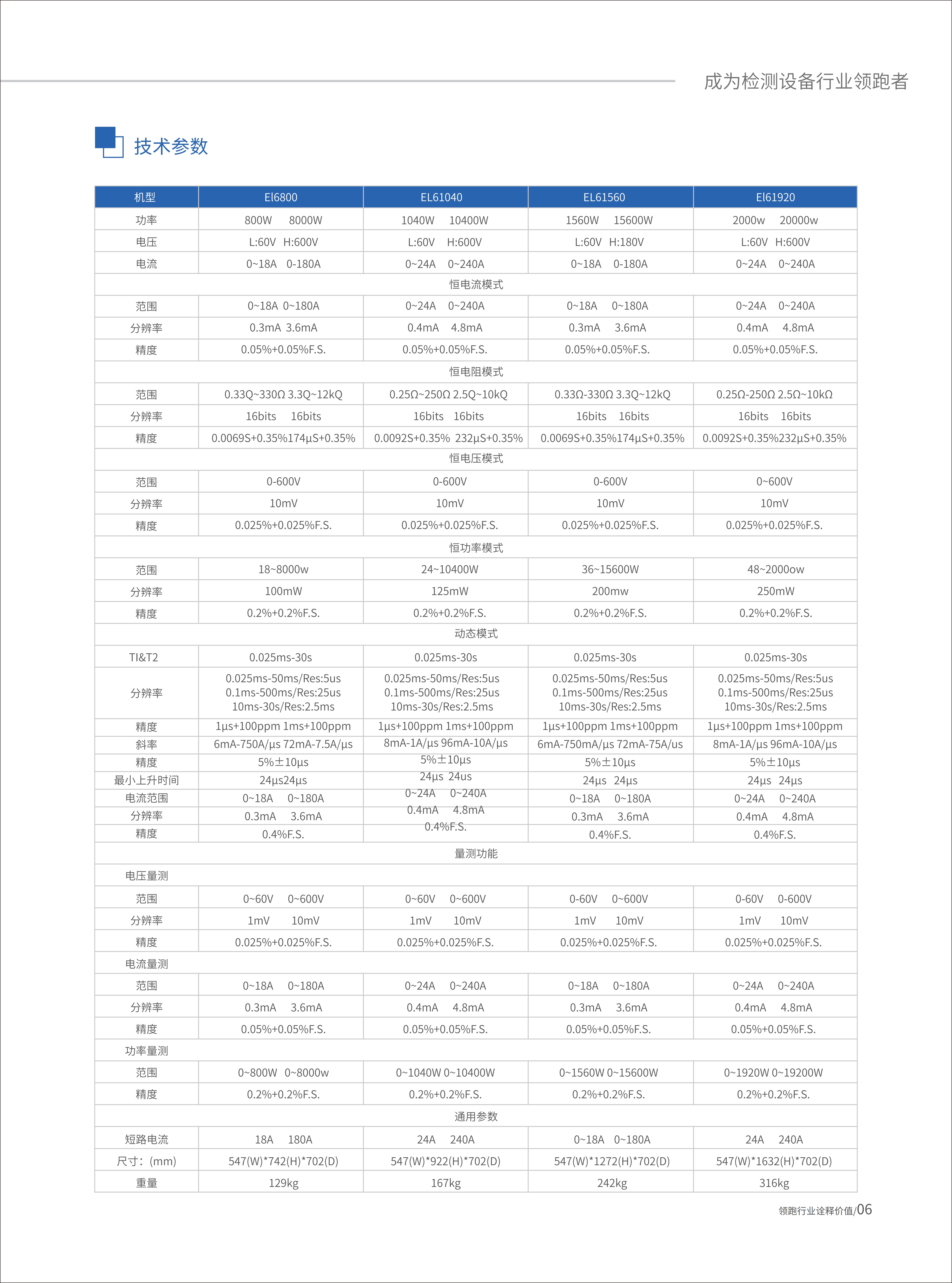

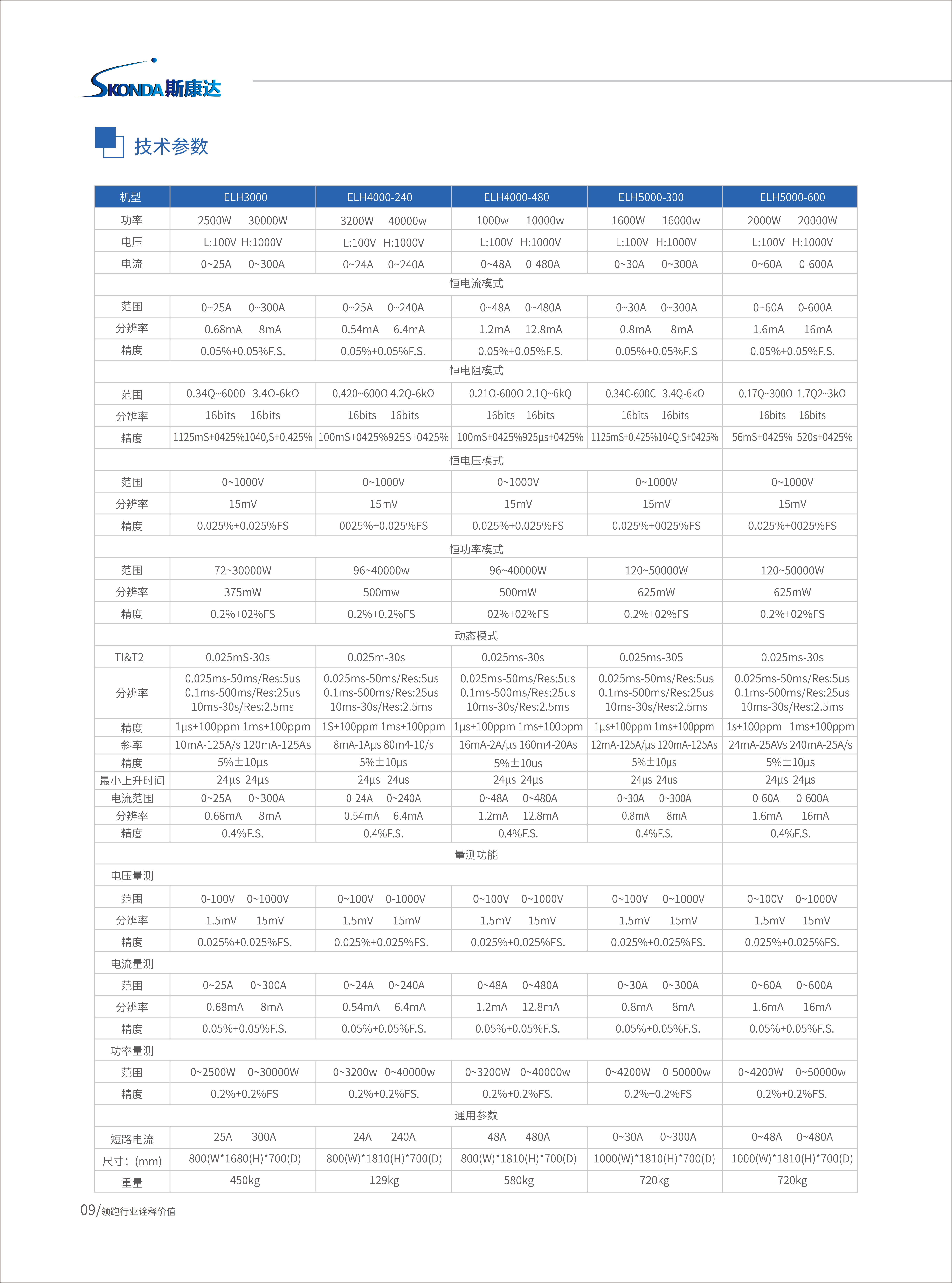

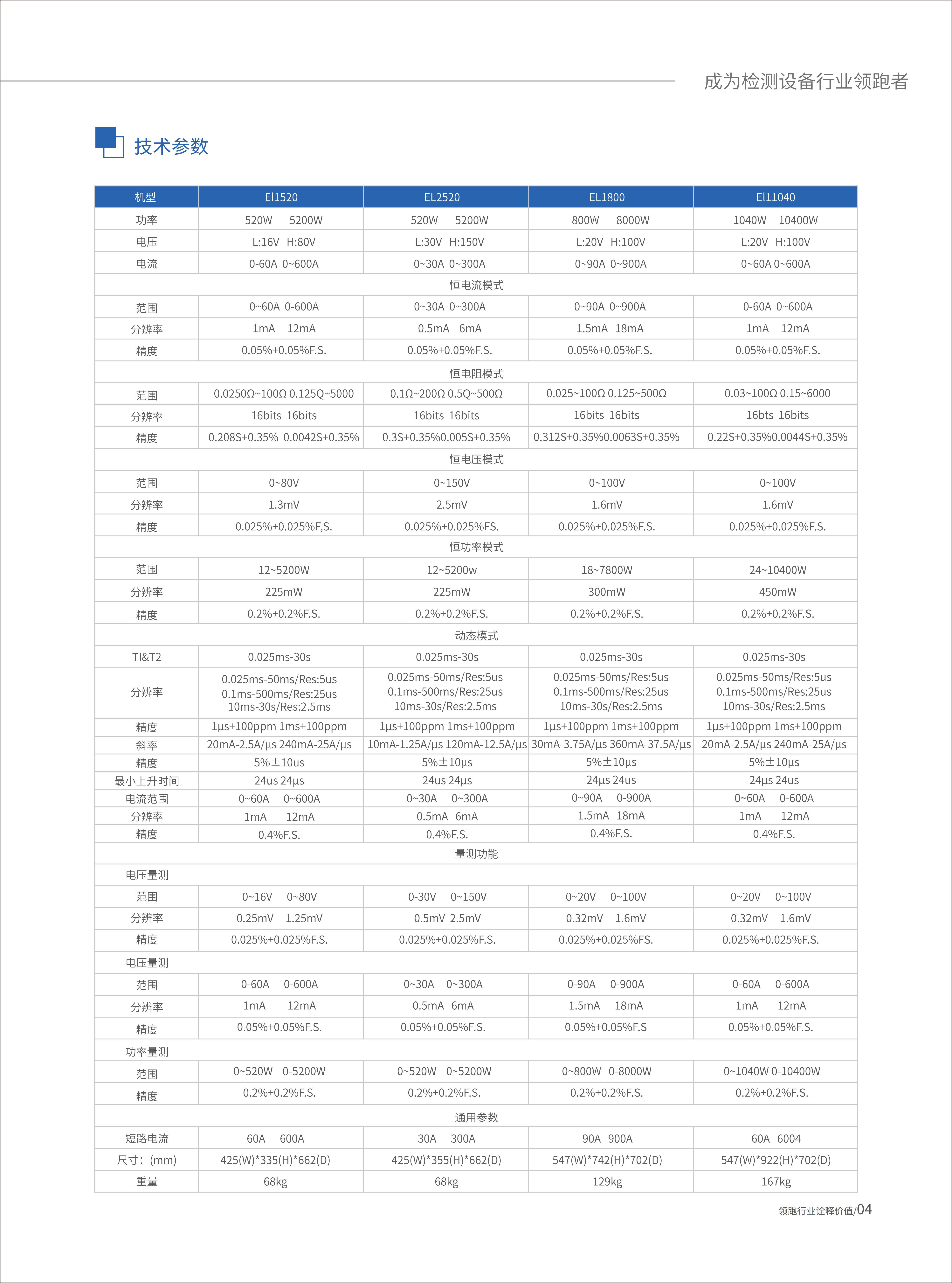

◆   技术参数

大功率直流电子负载(图1)

大功率直流电子负载(图2)

大功率直流电子负载(图3)

大功率直流电子负载(图4)

大功率直流电子负载(图5)

大功率直流电子负载(图6)

大功率直流电子负载(图7)
