时序纹波分析仪NT1000
时序纹波分析仪NT1000

时序纹波分析仪NT1000

NT1000 系统是一个为了测试产品时序和噪声的仪器,主要用于电源自动测试系统中,帮助测量时序及噪声并且提供便于系统控制的扩展功能:

1.提供10个通道供 VDC 输入量测时序/噪声。

2.8组内建式继电路、16 位元的 TTL 控制信号输出和16位元的TTL控制信号输入,可应用于使用者自订的特殊控制软件。

3.提供使用者选项,自 10 MUX/10 VDC 输入信号中,可将选择之信号传至 DVM 输出以便进行量测或控制。

此仪器本身没有任何面板按键控制,可以选配通讯接口(GPIB或RS232)利用GPIB总线或RS232进行远程控制,利用GPIB命令进行控制。


◆   产品特点

电源需求

电压 : 115VAC±10%、60Hz 或 230VAC±10%、50Hz

电流 : 110VAC 为 1.5 amp,230VAC 为 0.75 amp

尺寸 : 133(H)*483(W)*565(D)

重量 : 15 公斤

额定输入/输出

(1) 10 组 MUX. INPUT

10 组 MUX INPUT 连接至 10 个继电器。

电压: 0~220VDC,0~250VAC

电流: 0~2Amp

类型: DPST 接点

继电器寿命: 额定负载下 1800 工作小时 50,000 次

*所有继电器间的电压差应少于 500Vpp。

(2) 8 组 FLOATING RELAY

电压: 0~28VDC, 0~240VAC

电流: 0~5Amp

类型: 正常开启

寿命: 100,000 次

*所有继电器间的电压差应少于 500Vpp。

(3) 16 位 TTL OUTPUT

此为标准的 TTL 输出装置。

(4) 16 位 TTL INPUT

此为标准的 TTL 输入装置,5V 最大可输出 500mA。

(5) 6 个 TRIGGER INPUT 埠

此为标准的电压比较器 LM393 含可编程的 Vref。

最大触发输入电压为 30VDC。


◆   产品应用
◆   选购信息

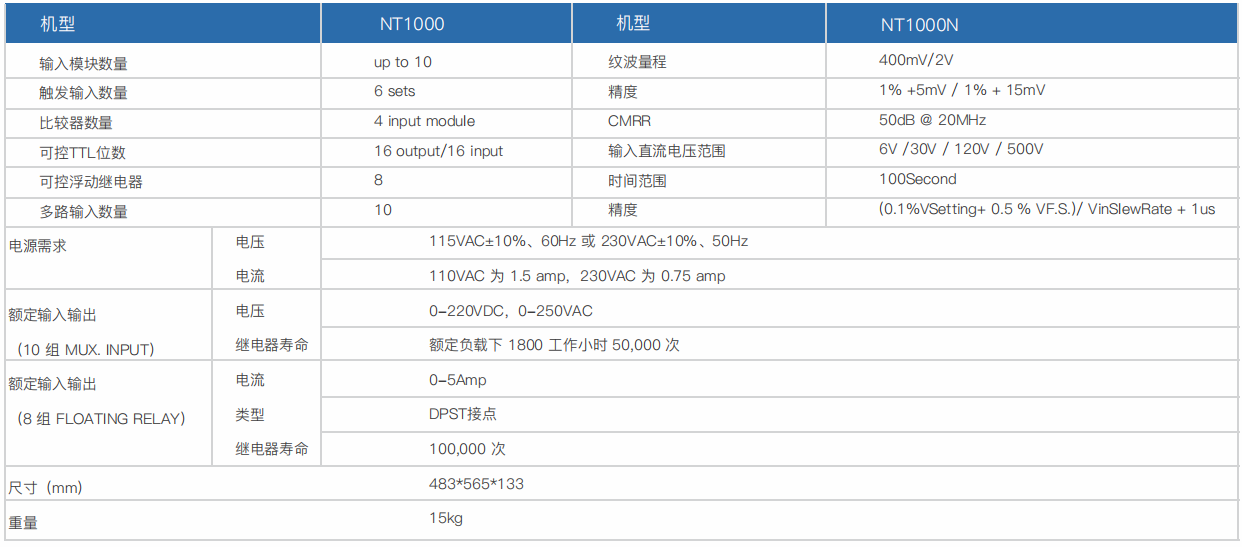

◆   技术参数

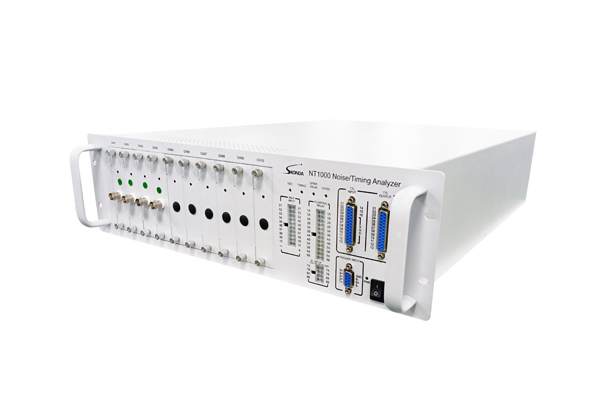

时序纹波分析仪NT1000(图1)

时序纹波分析仪NT1000(图2)
