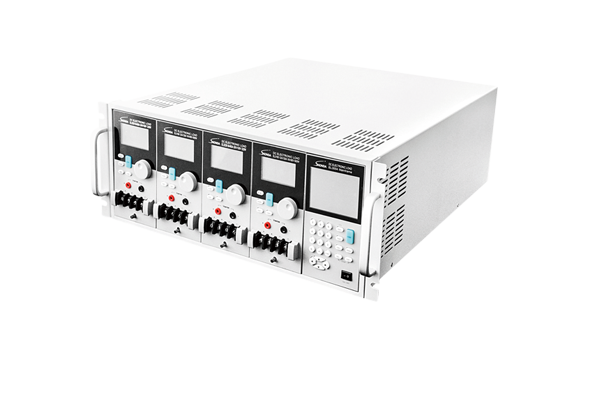

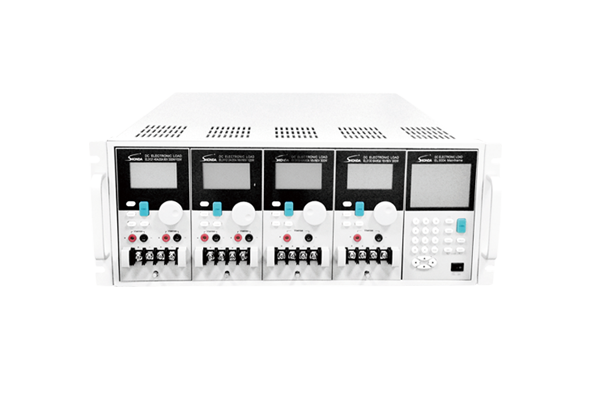

小功率直流电子负载- EL3000
小功率直流电子负载- EL3000

小功率直流电子负载- EL3000

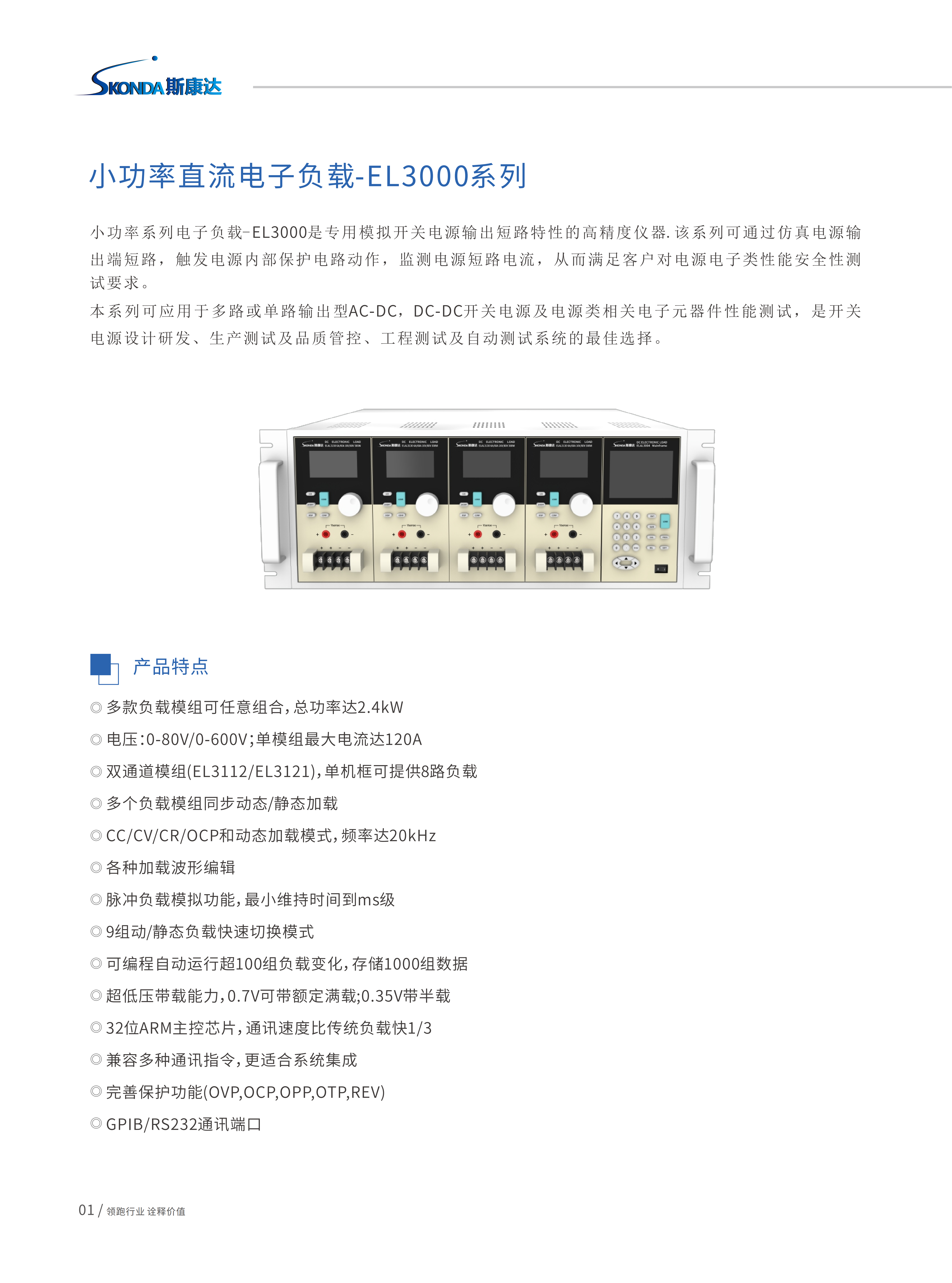

小功率系列电子负载-EL3000是专用模拟开关电源输出短路特性的高精度仪器。该系列可通过仿真电源输出端短路,触发电源内部保护电路动作,监测电源短路电流,从而满足客户对电源电子类性能安全性测试要求。

本系列可应用于多路或单路输出型AC-DC, DC-DC开关电源及电源类相关电子元器件性能测试,是开关电源设计研发、生产测试及品质管控、工程测试及自动测试系统的选择。

◆   产品特点

01.多款负载模组可任意组合,总功率达2.4kW

02.电压:0-80V/0-600V;单模组最大电流达120A

03.双通道模组(EL3112/EL3121),单机框可提供8路负载

04.多个负载模组同步动态/静态加载

05.CC/CV/CR/OCP和动态加载模式,频率达20kHz

06.各种加载波形编辑

07.脉冲负载模拟功能,最小维持时间到ms级

08.9组动/静态负载快速切换模式

09.可编程自动运行超100组负载变化,存储1000组数据

10.超低压带载能力,0.7V可带额定满载;0.35V带半载

11.32位ARM主控芯片,通讯速度比传统负载快1/3

12.兼容多种通讯指令,更适合系统集成

13.完善保护功能(OVP,OCP,OPP,OTP,REV)

14.GPIB/RS232通讯端口

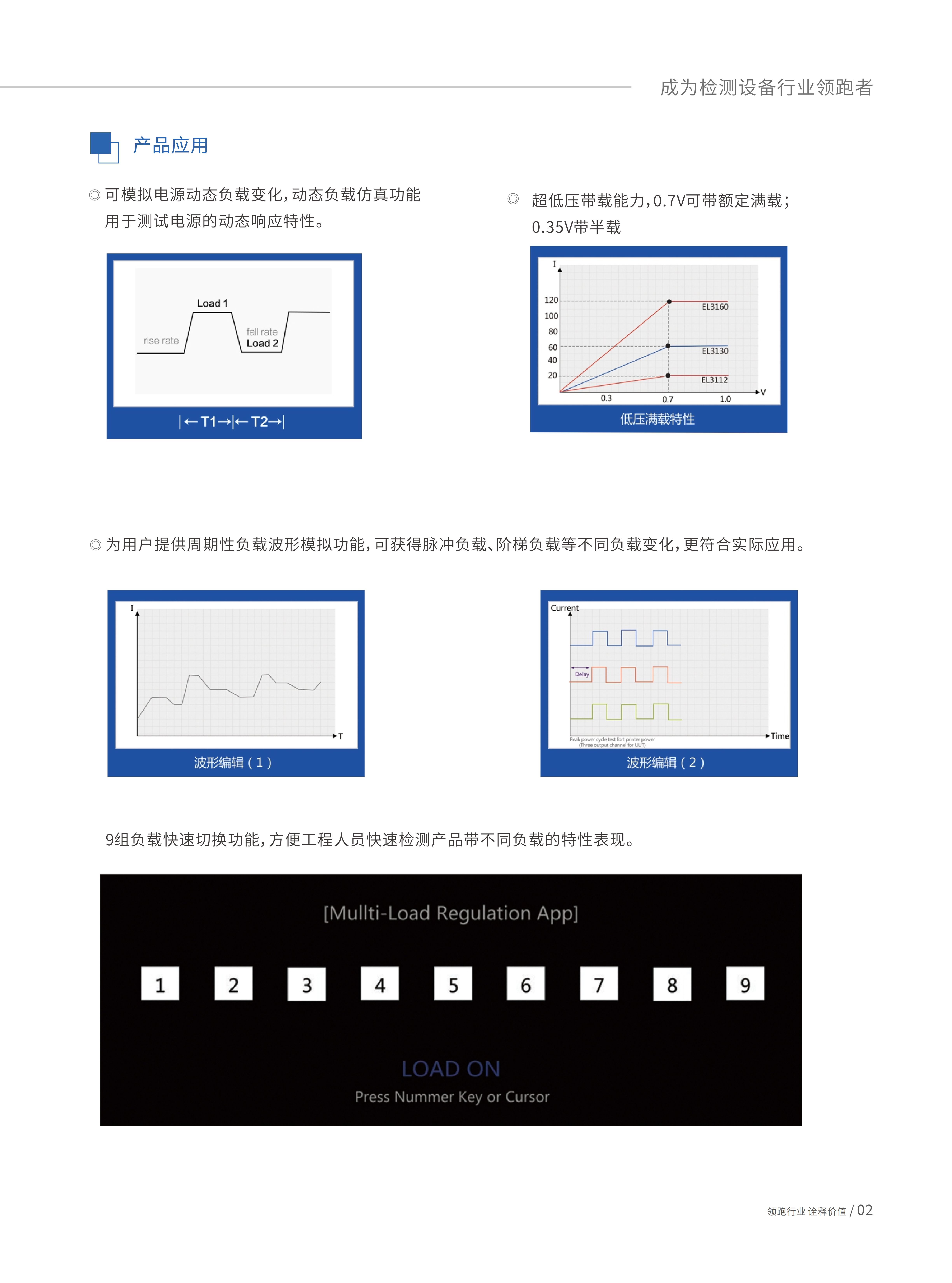

◆   产品应用

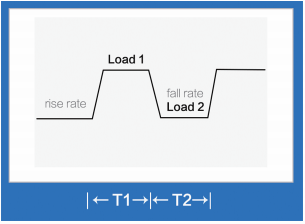

可模拟电源动态负载变化,动态负载仿真功能,用于测试电源的动态响应特性。


小功率直流电子负载- EL3000(图1)

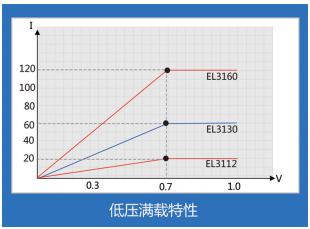

超低压带载能力,0.7V可带额定满载;0.35V带半载。


小功率直流电子负载- EL3000(图2)

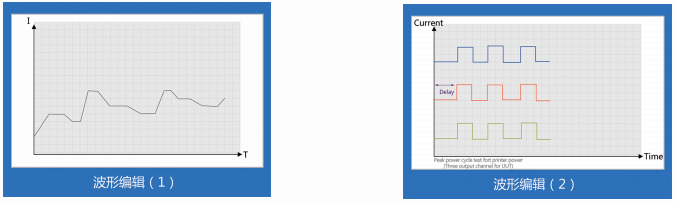

为用户提供周期性负载波形模拟功能,可获得脉冲负载、阶梯负载等不同负载变化,更符合实际应用。


小功率直流电子负载- EL3000(图3)

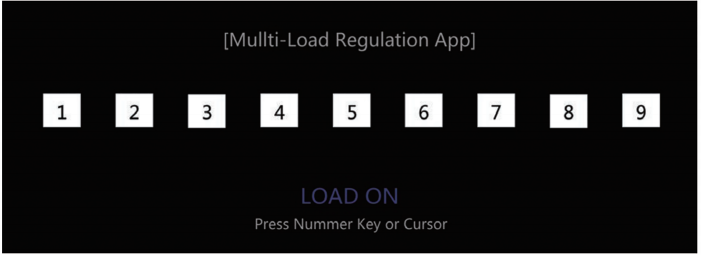

9组负载快速切换功能,方便工程人员快速检测产品带不同负载的特性表现。


小功率直流电子负载- EL3000(图4)

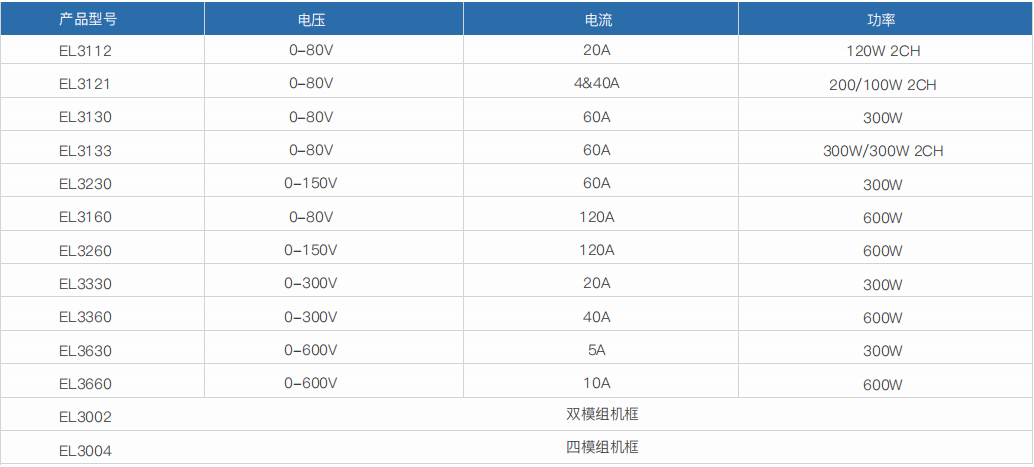

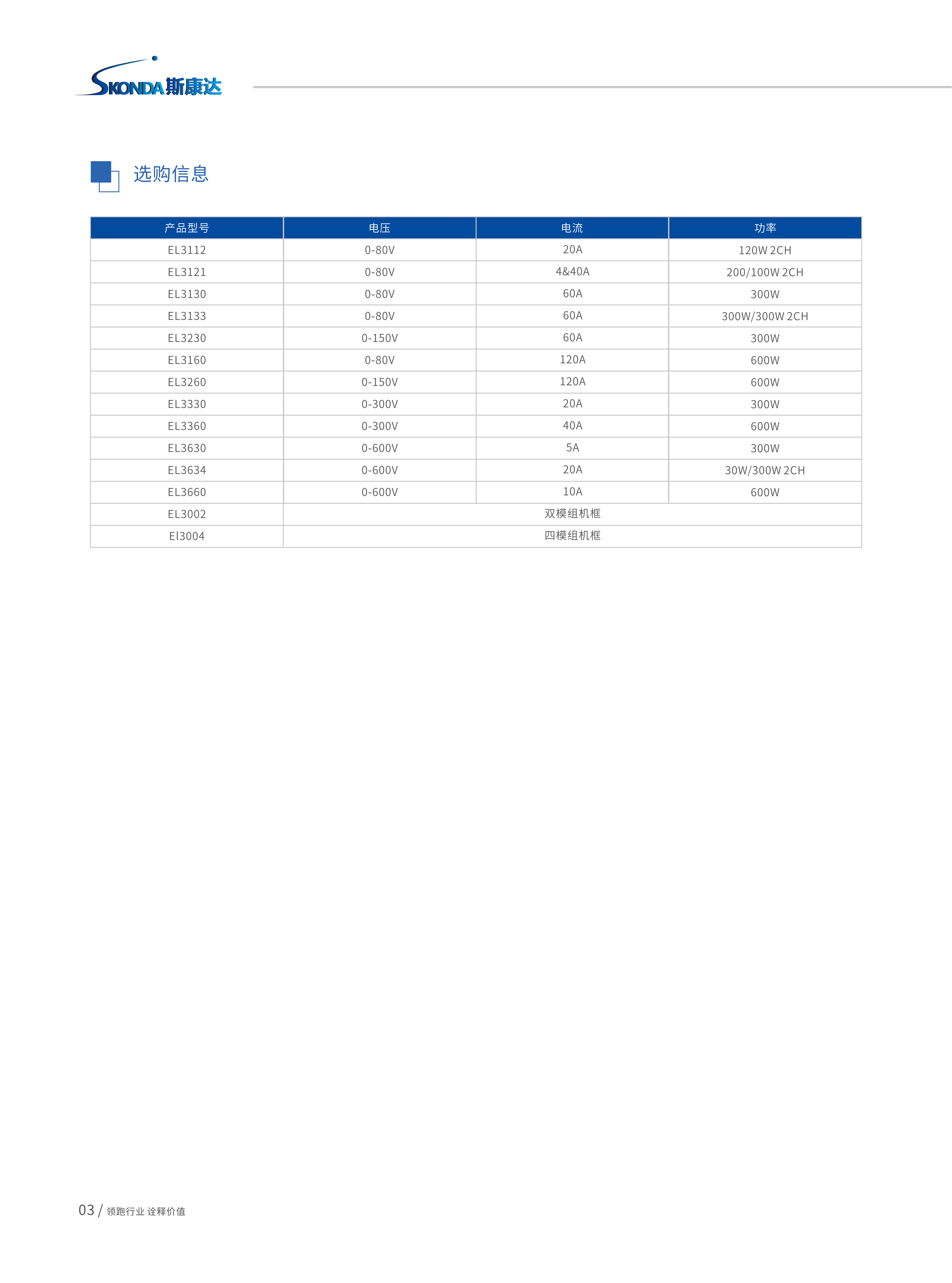

◆   选购信息

小功率直流电子负载- EL3000(图1)

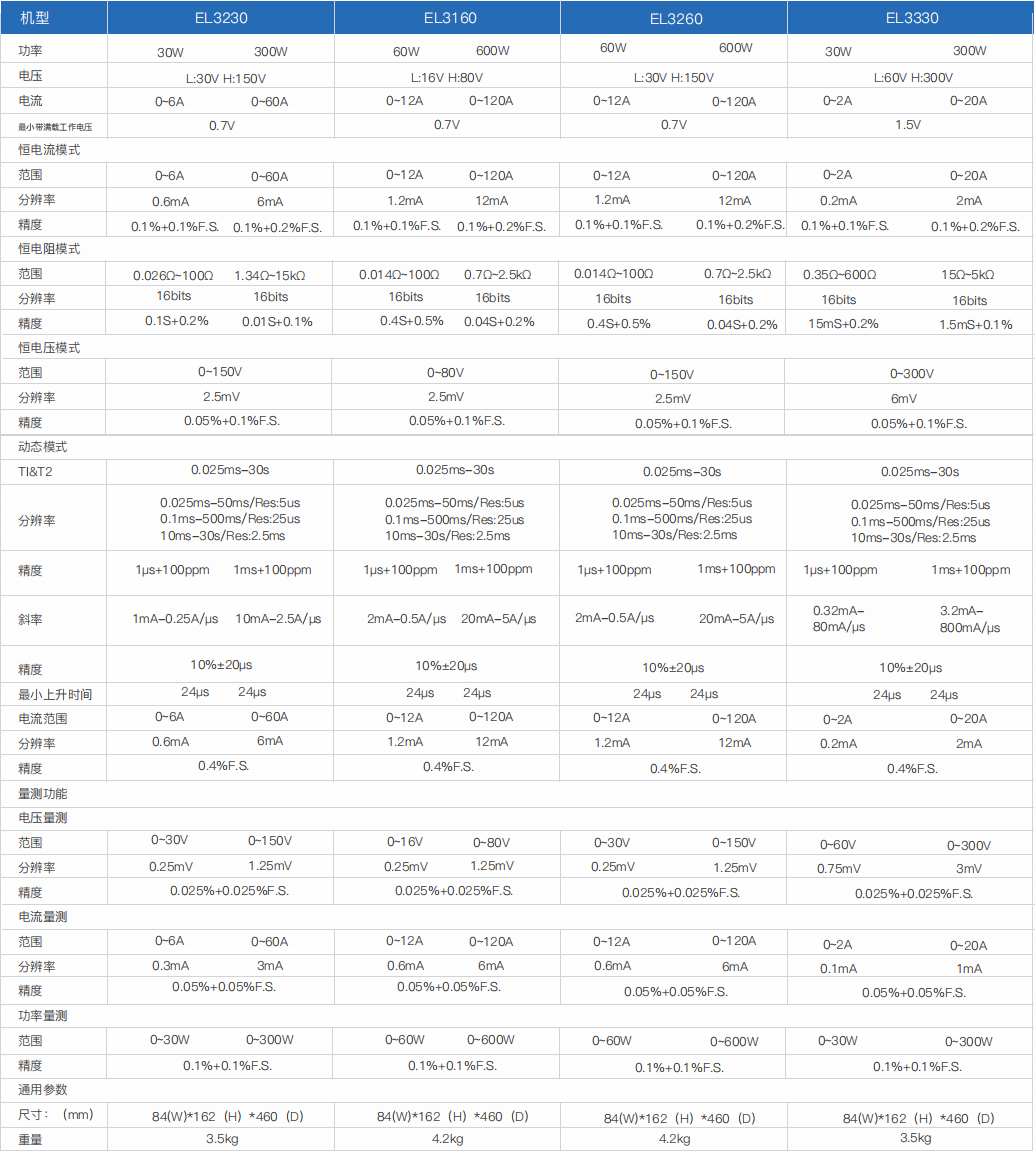

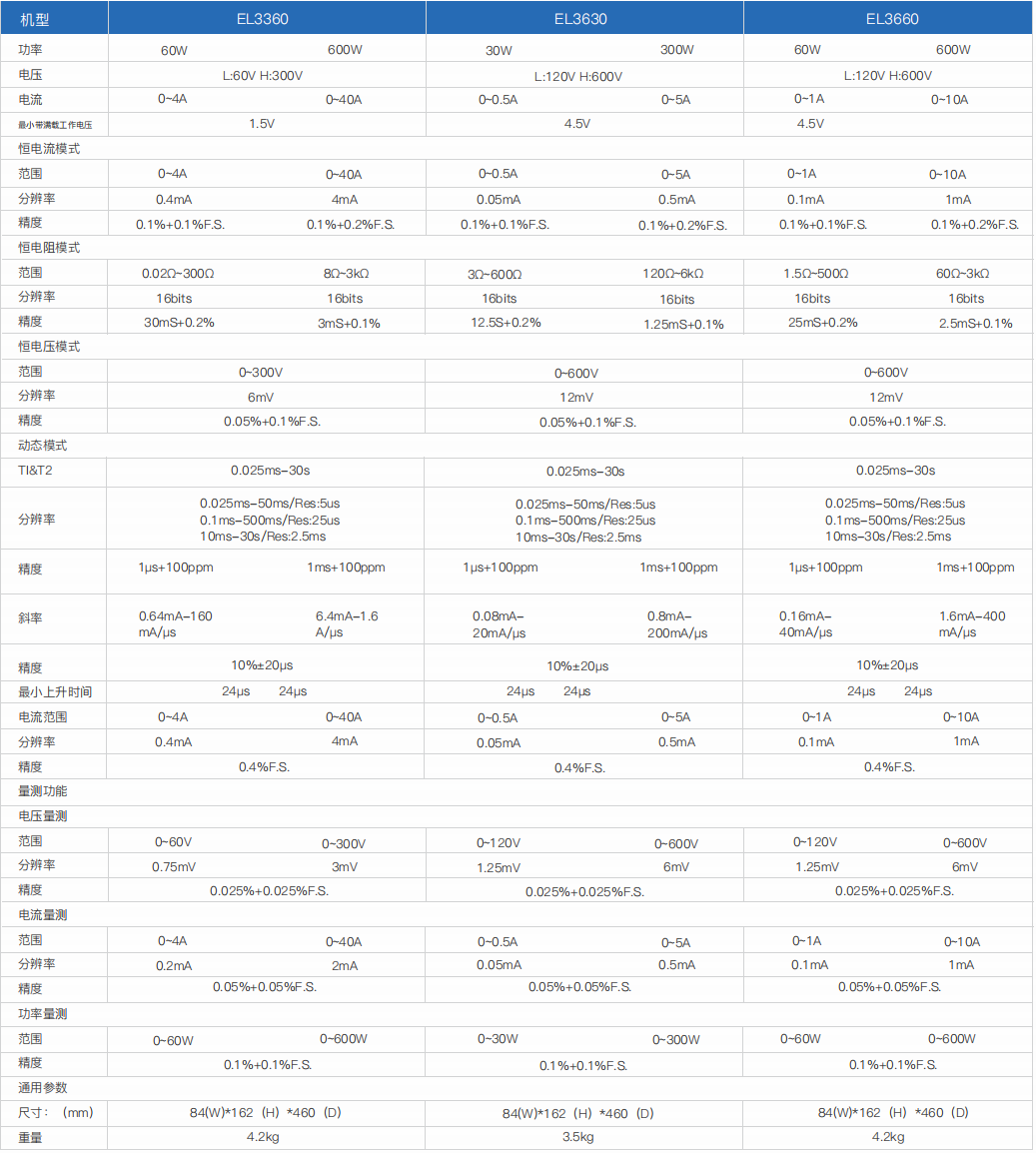

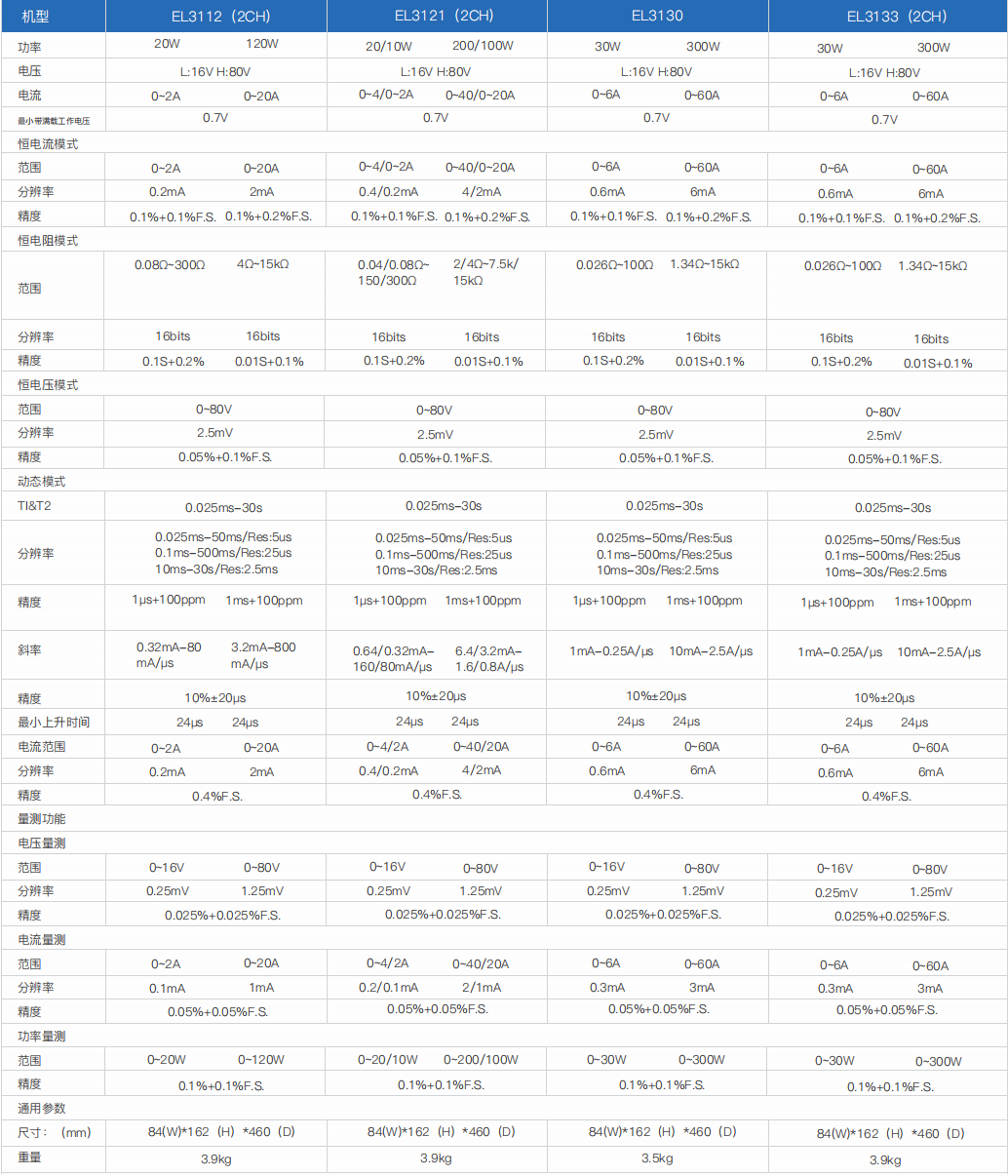

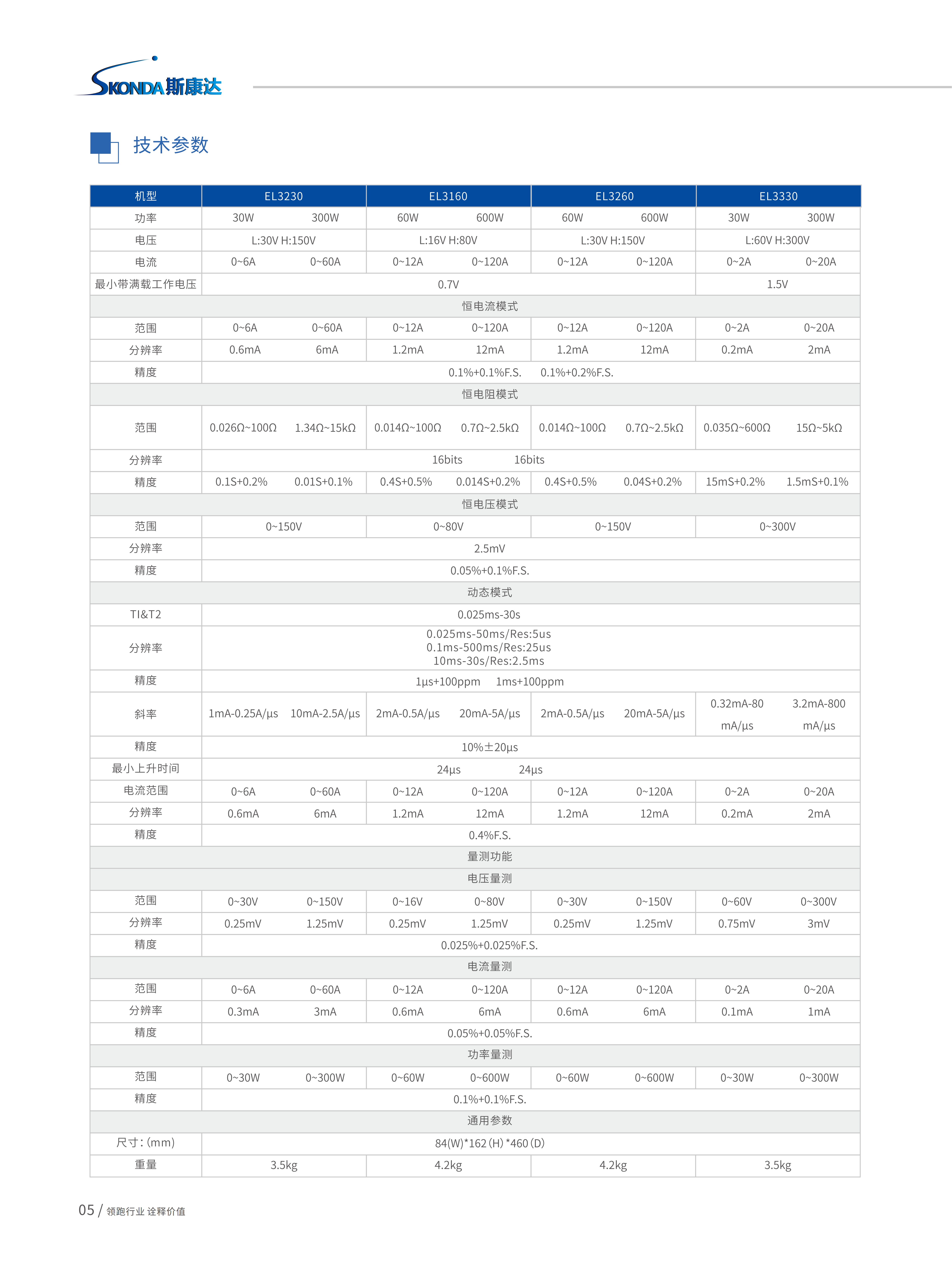

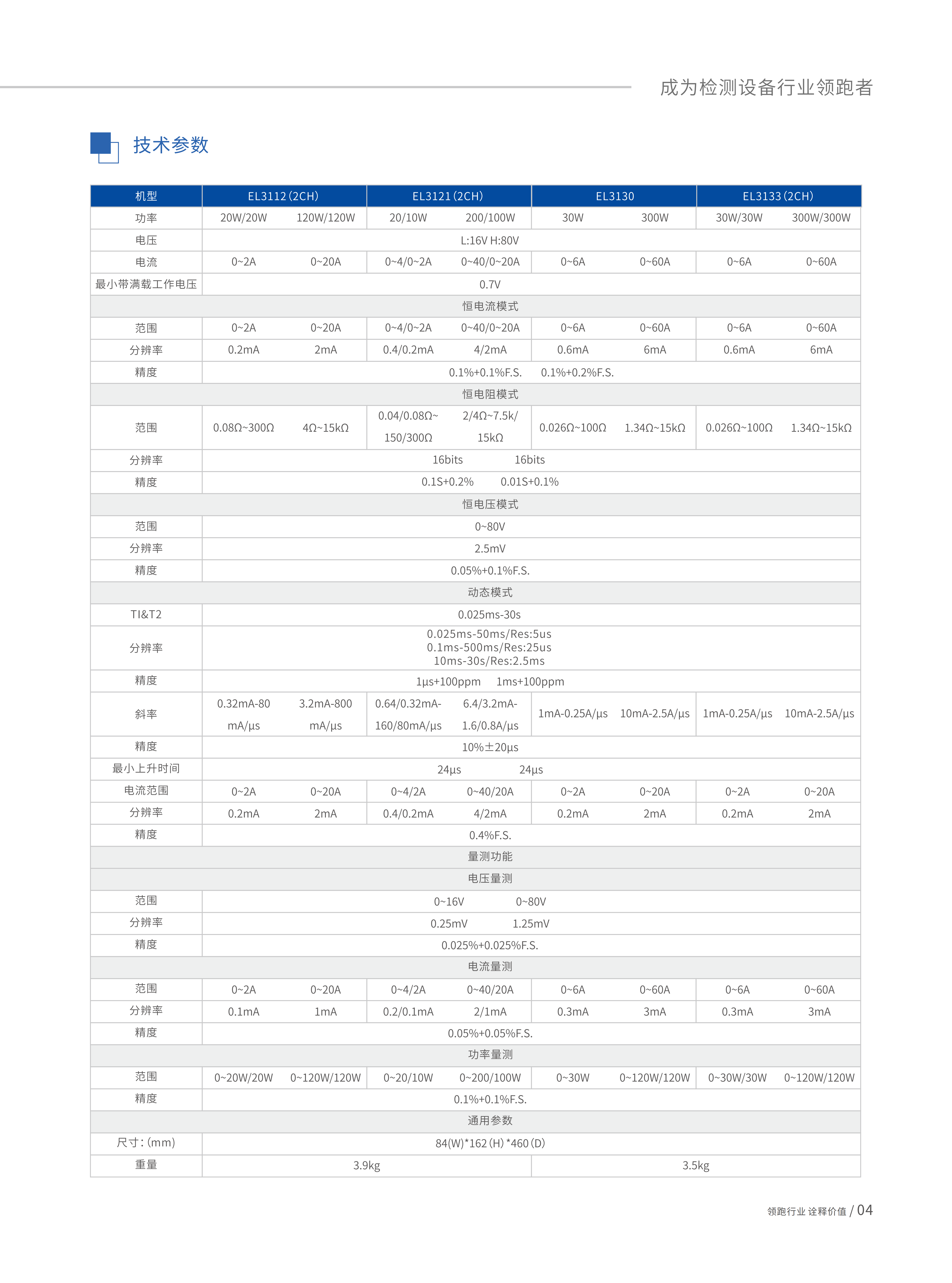

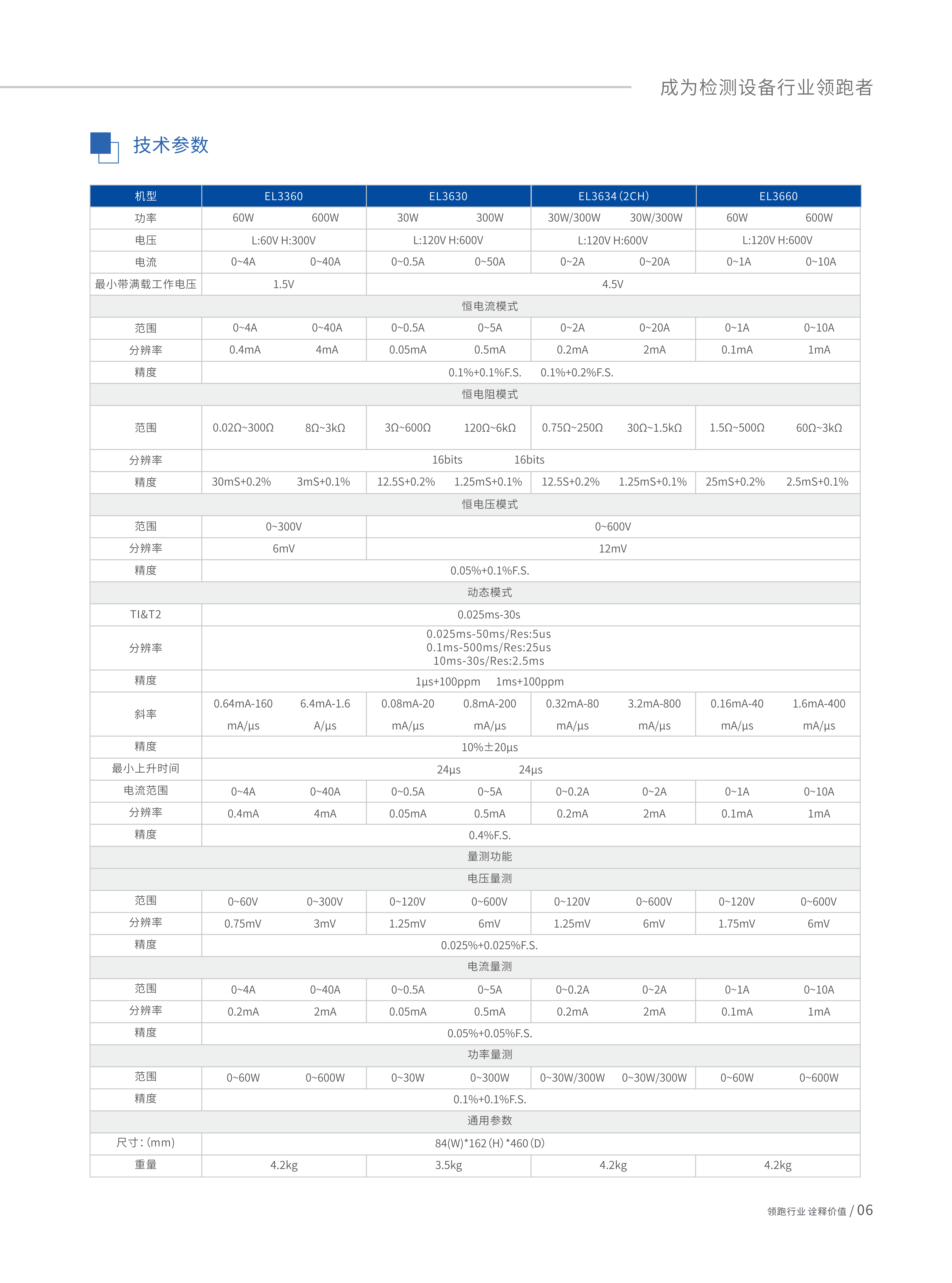

◆   技术参数


小功率直流电子负载- EL3000(图1)

小功率直流电子负载- EL3000(图2)
