一、场景定位与核心价值

　　电动汽车 OBC 测试电源是 OBC 研发验证、生产质检及可靠性评估的专用供电设备，可模拟电网输入、电池负载两种核心工况，由高压程控交流源、动态直流负载模块、车规协议交互单元、主控系统及测试软件组成，通过 “输入模拟 + 输出加载” 一体化设计，实现 OBC 全工况测试覆盖。其 “高压宽范围 + 动态工况模拟 + 车规协议兼容” 特性直击行业痛点 —— 传统测试依赖分立交流源与负载拼接，无法模拟电网波动(如电压跌落、谐波)及电池 SOC(0%-100%)动态变化，单台 OBC 测试耗时超 40 分钟，而专用测试电源可将测试效率提升至 15 分钟 / 台，同时解决 OBC 充电效率偏差、保护功能失效等核心问题(占 OBC 故障投诉的 70%)，适配 OBC 生产厂、车企研发中心、第三方检测机构等场景。

　　二、核心性能参数与车规标准

　　(一)输入模拟性能(交流侧)

　　电压范围：支持 110V/220V/380V AC(单相 / 三相)，可调范围 85V-265V(单相)、323V-480V(三相)，满足全球电网标准(GB/T 18487.1-2015、IEC 61851-23);

　　动态调节：电压变化率 0.1V/s-10V/s 可调，支持电网波动模拟(如电压跌落至 80% 额定值、骤升 120% 额定值，响应时间<10ms);

　　谐波注入：可生成 0-31 次谐波，总谐波失真度(THD)0%-30% 可调，模拟非理想电网输入，评估 OBC 抗干扰能力;

　　精度指标：电压精度 ±0.1% FS，频率精度 ±0.01Hz(50Hz/60Hz 可调)，满足 OBC 输入电压调整率测试需求(要求≤0.5%)。

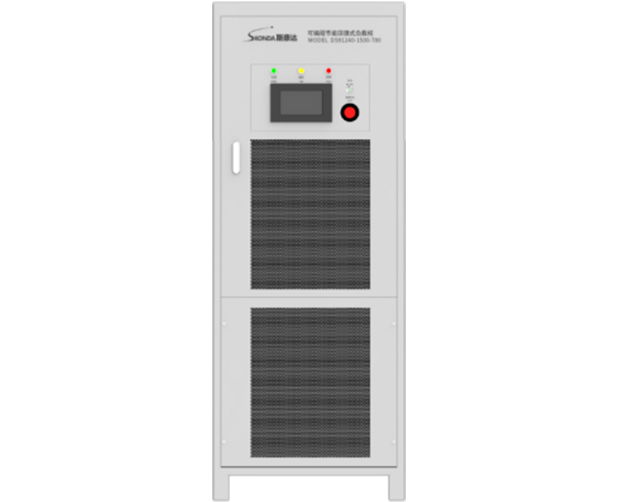

　　(二)输出加载性能(直流侧)

　　电压范围：200V-1000V DC(超充 OBC 款可扩展至 1500V DC)，覆盖主流 OBC 直流输出区间(适配动力电池电压 200V-800V);

　　电流范围：0-100A DC(功率支持 3.3kW-100kW)，动态响应时间<50μs，可模拟电池充电全阶段(CC 恒流、CV 恒压、CP 预充模式);

　　负载模拟：支持电阻 / 恒流 / 恒压 / 恒功率四种模式切换，可自定义 SOC - 电压曲线(如锂电池 0% SOC 对应 200V、100% SOC 对应 400V)，模拟电池满电、亏电状态;

　　精度指标：电压精度 ±0.05% FS，电流精度 ±0.1% FS，功率测量准确度 0.02 级，满足 OBC 效率测试需求(测量误差≤0.5%)。

　　(三)车规兼容性与安全

　　协议支持：集成 GB/T 27930-2023、ISO 15118-2 协议栈，可模拟车载 BMS 与 OBC 的通信交互(如充电参数协商、故障报文响应);

　　安全认证：符合 AEC-Q100(车规元件)、IEC 61010-1(高压安全)标准，绝缘电阻≥5000MΩ@1000V DC，爬电距离≥12mm，电气间隙≥10mm;

　　保护功能：具备过压、过流、短路、过温保护，高压回路响应时间<1ms，支持急停按钮与远程断电控制。

　　三、车规级 OBC 测试的技术实现路径

　　(一)核心硬件定制

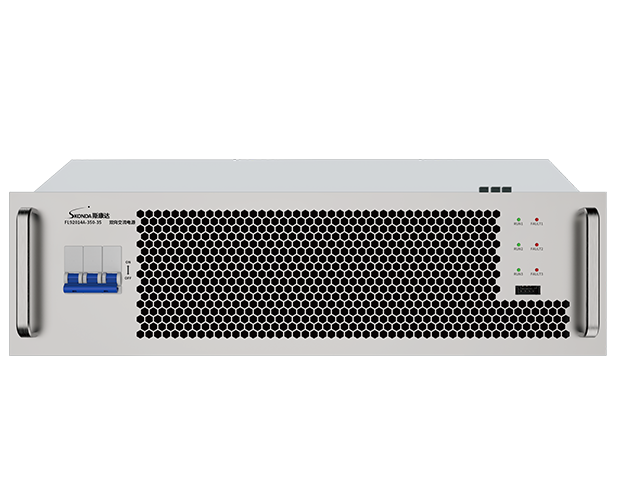

　　高压交流源模块：采用三电平拓扑结构，配合 IGBT 功率器件(耐压 1200V)，实现宽范围电压输出;集成谐波发生器(基于 FPGA 芯片)，生成精准谐波信号，采样率达 1MSPS，确保谐波模拟精度;

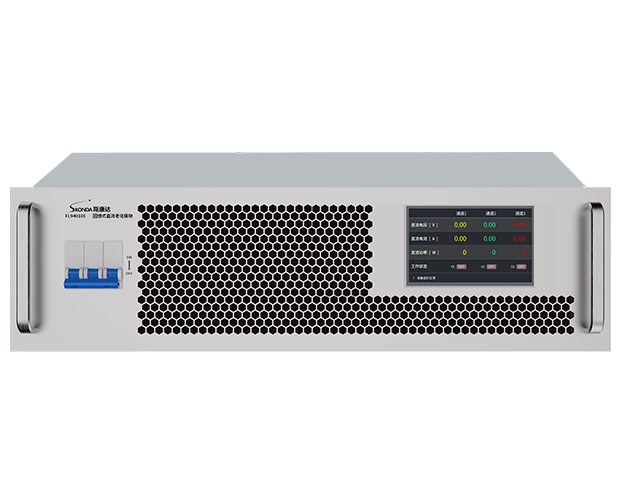

　　动态直流负载模块：采用 Buck-Boost 变换架构，使用 SiC MOSFET(开关频率 20kHz)，降低动态调节损耗;内置电流传感器(霍尔式，精度 ±0.1%)与电压采样电路，实现电流、电压同步采集;

　　协议交互单元：搭载 ARM Cortex-A9 处理器，支持 CAN/LIN 通信接口(速率 500kbps-1Mbps)，可解析 OBC 发送的充电报文(如充电电流请求、故障码)，并反馈 BMS 模拟指令;

　　高压隔离设计：采用光耦隔离(信号侧)与磁隔离(功率侧)双重方案，避免高压窜入主控单元，确保操作人员安全;高压回路配备熔断器(额定电流 120% 最大测试电流)与放电电阻(断电后 1s 内电压降至安全值)。

　　(二)功能结构创新

　　一体化测试架构：集成 “交流输入模拟 + 直流输出加载 + 协议交互” 三大功能，无需外部接线拼接，测试接口采用 GB/T 20234.1 标准充电插头，实现 “即插即测”;

　　模块化功率扩展：采用插槽式设计，单模块功率 10kW，可并联 4-10 个模块扩展至 40kW-100kW，适配不同功率 OBC(如 3.3kW 低压 OBC、22kW 高压 OBC、100kW 超充 OBC);

　　温控与散热：采用液冷 + 风冷复合散热，液冷回路覆盖功率模块(散热效率 100W/℃)，风冷负责控制单元，确保环境温度 55℃下满功率运行无降额。

　　(三)软件与算法优化

　　工况模拟算法：内置 10 + 种标准测试工况模板(如 GB/T 18487.1 充电效率测试、ISO 15118-2 协议一致性测试)，支持自定义工况(如电网电压骤降骤升循环、电池 SOC 阶梯式变化);

　　数据采集与分析：采样率达 10kHz，实时记录 OBC 输入电压 / 电流、输出电压 / 电流、效率、温度等参数，自动生成趋势曲线(如效率 - 负载率曲线)，识别异常点(如效率突降、电流波动);

　　远程控制与溯源：支持 EtherCAT/Modbus-TCP 通信，可接入车企 MES 系统;测试数据自动生成 PDF 报告(含测试工况、数据表格、合格判定)，存储容量≥10 万条，支持数据导出与云端同步。

　　四、应用实证与价值

　　OBC 生产质检：某 OBC 厂商采用 40kW 测试电源，对 22kW 三相 OBC 进行量产检测，测试项目涵盖输入电压调整率(85V-265V)、输出电流精度(0-50A)、CC/CV 模式切换，单台测试耗时从 40 分钟降至 12 分钟，不良率从 4.5% 降至 0.3%;

　　车企研发验证：某新能源车企在 OBC 研发阶段，利用该电源模拟电网谐波(THD=15%)与低温环境(-30℃)，发现 OBC 在谐波工况下效率下降 3%，通过优化滤波电路后效率回升至设计值(≥94%)，研发周期缩短 30%;

　　第三方检测：某检测机构使用 100kW 超充 OBC 测试电源，按照 GB/T 38775.1-2020 标准，完成 100kW 超充 OBC 的连续充电 100 小时可靠性测试，精准记录 OBC 温升(≤60K)与参数漂移(电压精度变化<0.1%)，测试数据通过国家计量认证。

　　五、选型关键要点

　　功率与电压匹配：

　　低压 OBC(3.3kW/6.6kW)：选 10kW-20kW 机型，电压范围 200V-500V DC;

　　高压 OBC(11kW/22kW)：选 30kW-50kW 机型，电压范围 200V-800V DC;

　　超充 OBC(≥60kW)：选 80kW-100kW 机型，电压范围 200V-1500V DC;

　　工况模拟需求：

　　生产质检：优先选支持快速测试模板、自动报表的机型;

　　研发验证：需选支持谐波注入、自定义工况、数据曲线分析的版本;

　　协议测试：确保支持 GB/T 27930-2023、ISO 15118-2(出口欧美需加 IEC 61851-23);

　　安全与合规：必须具备 AEC-Q100 认证、IEC 61010-1 高压安全认证，户外测试需 IP54 防护;

　　扩展性与维护：选模块化功率设计(支持后期扩容)，软件兼容 LabVIEW/TestStand，要求供应商提供车规级校准服务(每年 1 次)，核心部件(IGBT、SiC MOSFET)质保≥3 年。
