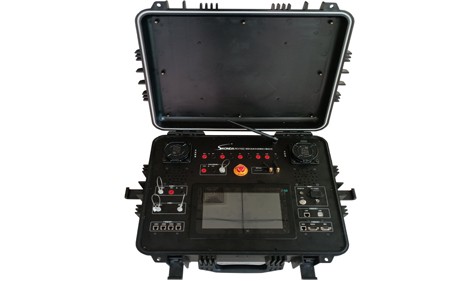

斯康达便携式直流充电桩测试计量综合仪PEV7002，具有国标规定的互操作性规范测试、通信协议一致性测试、以及计量检定测试功能。主要应用于新安装直流充电桩、维修后充电桩、升级改型后充电桩的各项性能测试、通信协议测试、计量检定。综合仪具有精度高、体积小、重量轻，便于携带等特点，可满足实验室及现场等多种场合计量检测与性能测试。综合仪具有计量模块满足《JJG 1149-2018 电动汽车非车载充电机》计量检定规程，软件功能模块实现《GB/T 34657.1-2017 电动汽车传导充电互操作性测试规范 第1部分 供电设备》测试项目要求。软件功能模块实现《GB/T 34658-2017 电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试》测试项目测试需求。内置模拟车辆BMS软件，软件符合《GB/T 27930-2015电动汽车非车载传导式充电机与电池管理系统之间的通信协议》协议标准以及兼容GB/T 27930-2011版本规定的要求。配备2个250A充电枪座，且符合《GB/T 20234.3-2015 电动汽车传导充电用连接装置 第3部分：直流充电接口》规定。

功能特点：

具有桩端信号电压，电流，CC1，CAN，辅助电源，异常同步信号等引出端子，可接入其他测试仪器对桩端信号测试及测试查验

计量时负载允许连接实车或任何模拟负载

具有检测环境温度功能，根据实际工作场景温度，计算温度带来的误差，判定计量结果。

具有GPS对时功能，可对充电机进行北京时间对时误差测试。

具有充电时序测试接口，可接入K1K2继电器前端电压，枪反馈S信号，急停桩端信号

综合仪具有16路时序同步量测功能，可满足互操性测试相关时序测试，具体为T1，T2，T3，T4，T4->T5，T6，T9，T10，T6->T10，T11，T12，T13，T11->T13，T14，T15，T16，T17，T19等。

控制导引电压限值测试项目，控制导引线路符合《GB/T 18487.1-2015电动汽车传导充电系统第1部分：通用要求》中控制导引电路原理规定，内置K5、K6开关状态模拟功能，内置R4电阻仿真模块，电阻调整范围400 Ω～5000 Ω，步进1 Ω。

绝缘反接模块：可满足对充电机绝缘和反接测试，测试电压接入范围0 V～1000 V，绝缘电阻调整范围10 kΩ～610 kΩ，步进5 kΩ。

具有对直流充电桩电压、电流、辅助电源电压、CC1电压量测功能。

内部集成电池电压模拟器，电压范围0-1000V，用于充电桩启动时序流程测试。

可导出BMS通信报文，报文为EXCEL格式，并带有报文解析注释。

内建标准国标测试项目，组建程序自动测试及报表生成，方便国标项的变更升级。

具有测试报告生成模板功能，依据客户的排版格式生成测试报告格式，报告的格式可为TXT、EXECL、XLC，WORD。

测试项目子模块化，网络数据接口，支持跨平台调用。

软件平台的测试模块输入输出标准数据结构化，解析调用方便。

具有10寸高清液晶触摸屏，方便用户触摸操作。

2.1.基本功能项目

2.1.1.BMS模拟器

2.1.2.互操作性规范测试

可以满足《GB/T 34657.1-2017 电动汽车传导充电互操作性测试规范 第1部分 供电设备》国标规定的所有测试项目，具体如下表：

*测试项目需要配备外置负载模块PDCR-750-30自动控制。

2.1.3.直流充电桩计量

可以满足《GB/T 34658-2017 电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试》国标规定的所有测试项目；可以满足《JJG 1149-2018 电动汽车非车载充电机》计量检定规程，具体如下表：

*绝缘电阻测试需要另外配置高压设备，测试数据通过手动输入。

2.1.4.协议一致性测试

可以满足《GB/T 34658-2017 电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试》国标规定的所有测试项目，具体如下表：

2.2.技术规格参数

2.2.1.测量规格

2.2.2.计量参数

2.2.3.系统参数
