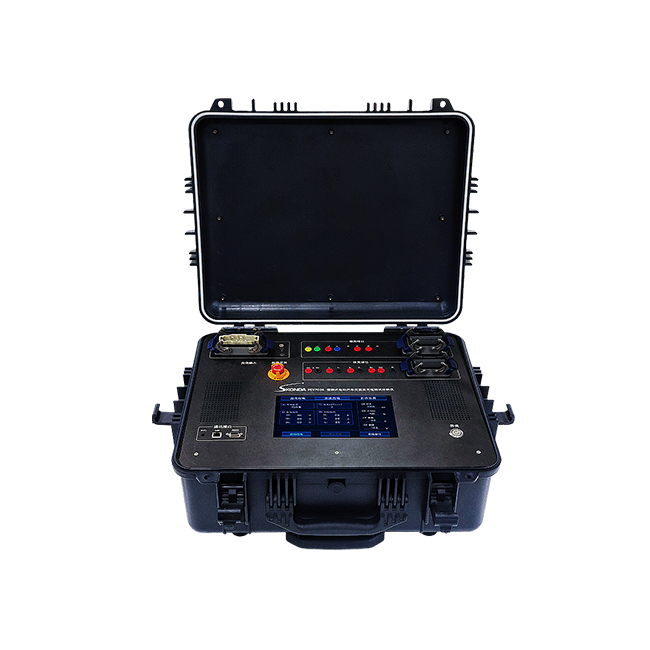

便携式电动汽车模拟分析仪-PEV7034_标准单机_新能源汽车整车_应用领域

产品详情

• PEV7034符合以下国家标准:

《GB/T 18487.1-2015 电动汽车传导充电系统第1部分：通用要求》

《GB/T 20234.2-2015 电动汽车传导充电用连接装置第2部分：交流充电接口》

《GB/T 20234.3-2015 电动汽车传导充电用连接装置第3部分：直流充电接口》

《GB/T 34657.2-2017 电动汽车传导充电互操作性测试规范(第2部分：车辆》

《GB/T 27930-2015 电动汽车非车载传导式充电机与电池管理系统之间的通信协议》

《GB/T 27930-2023 电动汽车非车载传导式充电机与电池管理系统之间的通信协议》（A类系统）

产品特点

• 便携性优越：提手箱式轻量化设计，适合各种汽车充电测试场合

• 内置4千瓦功率模块，无需外接直流电源即可模拟直流充电桩

• 可外接单三相交流电输入可模拟交流充电桩，内置信号发生器，CP频率、占空比可调

• 支持交流充电故障模拟：S3断开，CC短路，CP中断，CC边界电阻等

• 支持直流充电异常故障模拟：PE针断针、绝缘异常、通信中断等

• 支持交直流电动汽车传到充电互操作性测试，内建标准测试例，支持生成测试报告

• 支持电动汽车EVCC通讯协议一致性测试，内建标准测试例，支持生成测试报告

• 内置绝缘检测模块，可满足对电动汽车的绝缘测试需求

• 导引电路的检测点全部外接至面板，便于使用其它设备监测充电参数

• 可导出BMS通信报文为EXCEL格式文档，并带有报文解析

• 支持多种通讯接口（选配）：支持RS232，LAN等通讯接口，可远程操作控制

• 具有10寸高清液晶触摸屏，充电参数直观，操作流畅

产品应用

• 本产品可应用于电动汽车交直流充电产品的研发测试、在线调试、生产线检测、现场检测等。

选购信息

主要功能

技术参数

互操作性测试

• 满足《GB/T 34657.2-2017 电动汽车传导互操作性测试规范第2部分：车辆》全部测试项目

协议⼀致性测试

• 满足《GB/T 34658-2017电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试》中关于车辆(EVCC)的所有测试项目

资料下载

产品名称	类型	大小	更新时间	下载
便携式电动汽车模拟分析仪-PEV7034	pdf	1.27 MB	2025.09.25
