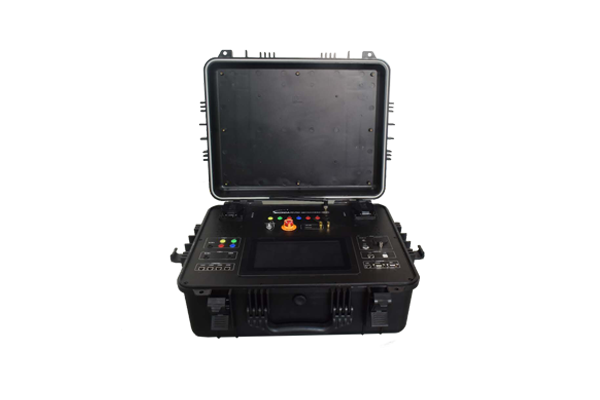

便携式交流充电桩测试计量综合仪 PEV7001
便携式交流充电桩测试计量综合仪 PEV7001

便携式交流充电桩测试计量综合仪 PEV7001

斯康达便携式交流充电桩测试计量综合仪PEV7001,具有互操作性测试以及计量检定功能测试。主要应用于新安装交流充电桩、维修后交流充电桩、升级改型后交流充电桩的互操作性功能验证、充电时序工况检测和计量检定功能。综合仪具有精度高、体积小、重量轻,便于携带等特点,可满足实验室及现场等多种场合计量检测与性能测试。综合仪具有计量模块,满足《JJG 1148-2018 电动汽车交流充电桩》计量检定规程,可检定电压误差、电流误差、功率误差、工作误差、示值误差、付费金额误差、时钟示值误差。内置软件功能模块实现《GB/T 34657.1-2017 电动汽车传导充电互操作性测试规范第1部分供电设备》测试项目并带有2个63A标准充电枪插座,引脚定义满足GB/T 20234.2-2015中规定要求。


◆   产品特点

01.计量时负载允许连接实车或任何模拟负载

02.具有检测环境温度功能,根据实际工作场景温度,计算温度带来的误差,判定计量结果

03.具有GPS对时功能,可对充电机进行北京时间对时误差测试

04.具有充电时序测试接口,可接入急停开关动作等桩端信号满足互操性测试规范

05.具有16路时序同步量测功能,可满足互操性测试相关时序测试,如T1,T1’, T2,T2’, T3,T3’,T3’’,T2-T2’时间等

06.内置车辆端R2电阻,R3电阻仿真等效电阻模拟功能,R2电阻调节范围500 Ω~4000 Ω,电阻值在线连续可调,调节细度1 Ω,R3等效电阻标称值1400Ω~8000Ω,电阻值在线连续可调,调节细度1 Ω。各触点均带有通断开关,可实

现触点通断状态仿真模拟

07.具有对交流充电桩电压、电流、CP信号量测功能

08.内建标准国标测试项目,组建程序自动测试及报表生成,方便国标项的变更升级

09.综合仪具有测试报告生成模板功能,依据客户的排版格式生成测试报告格式,报告的格式可为TXT、EXECL、XLC,WORD

10.测试报告支持多种数据导出方式:U盘直接导出、通过电脑上位机通过WIFI连接设备导出、通过4G上传企业的数据库平台

11.国标测试项,测试功能子模块化,网络数据接口,支持跨平台调用

12.综合仪软件平台的测试模块输入输出标准数据结构化,解析调用方便

13.综合仪具有10寸高清液晶触摸屏,方便用户触摸操作


◆   产品应用
◆   选购信息
◆   技术参数

车辆接口模拟


便携式交流充电桩测试计量综合仪 PEV7001(图1)


互操作性规范测试

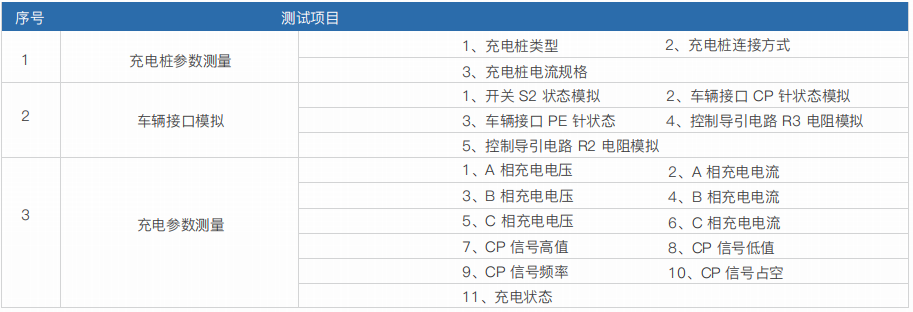

可以满足《GB/T 34657.1-2017 电动汽车传导充电互操作性测试规范 第 1 部分 供电设备》国标规定的所有测试项目,具体如下表:


便携式交流充电桩测试计量综合仪 PEV7001(图2)


交流充电桩计量


满足《GB/T 34658-2017 电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试》国标规定的所有测试项目;满足《JJG 11

49-2018 电动汽车非车载充电机》计量检定规程,具体如下表:

计量项目


便携式交流充电桩测试计量综合仪 PEV7001(图3)
