直流充电桩模拟分析仪EV7002
直流充电桩模拟分析仪EV7002

直流充电桩模拟分析仪EV7002

直流充电桩模拟分析仪-EV7002,专用于模拟充电过程和各种故障的测试仪器。内部集成控制引导线路模块,直流电压采样模块,交流电流采样模块,充电异常模拟模块,时序量测模块,通讯控制模块,触屏显示模块等。

本产品可应用于直流充电桩产品的在线调试、生产线检测、现场验证等。


◆   产品特点

01.配合系统可满足新国标《GB/T 34657.1-2017 电动汽车传导充电互操作性测试规范 第一部分:供电设备》 的互操性测试以及《GB/T 34658-2017 电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试》

02.便携式设计:4U 提手设计,方便取放与运输,适合多种场合测试应用

03.高清触摸屏设计:实时显示充电状态参数,客户触控按键控制,集监控与控制于一体

04.新国标标准设计:模拟车辆 BMS 软件符合《GB/T 34658-2017 电动汽车非车载传导式充电机与电池管理系统之间的通信协议》协议标准。控制导引线路符合《GB/T 18487.1-2015 电动汽车传导充电系统第 1 部分:通用要求》中控制导引电路原理规定

05.标准连接插座:车辆插座符合《GB/T 20234.3-2015 电动汽车传导充电用连接装置第 3 部分:直流充电接口》规定

06.异常故障模拟:简易测试系统可硬件模拟连接器过温、电池组过温、连接器故障、元件故障等硬件故障测试

07.BMS 参数模拟:界面直接设置 BMS 参数,简单易用

08.丰富扩展接口:外部扩展直流电压信号,直流电流信号,同步信号,PE 等信号连接端子,可以外接示波器等检测设备,监控测试过程中实际充电桩状态

09.支持多种通讯接口(选配):支持 GPIB、RS232、LAN等通讯接口,可远程操作控制

10.外置负载接口:可根据实际测试需要,配合外挂负载测试充电桩带载特性


◆   产品应用
◆   选购信息
◆   技术参数

测试项目

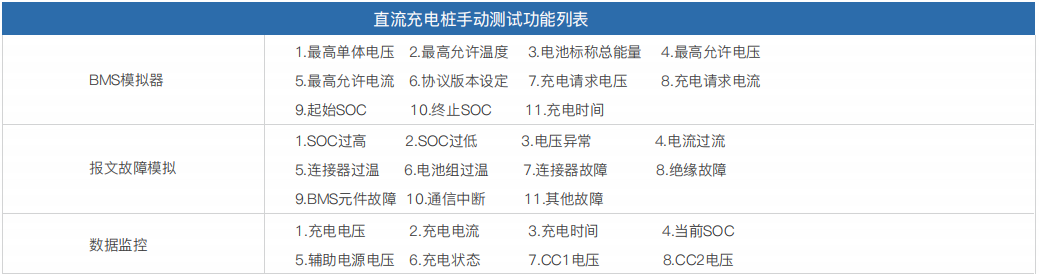

直流充电桩模拟分析仪EV7002(图1)


参考规范


(1)GB/T 18487.1-2015电动汽车传导充电系统 第一部分:通用要求

(2GB/T 27930-2015 电动汽车非车载传导式充电机与电池管理系统之间的通信协议

(3)GB/T 34657.1-2017 电动汽车传导充电互操作性测试规范 第一部分:供电设备

(4)GB/T 34658-2017 电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性

(5)GB/T 20234.1-2015电动汽车传导充电用连接装置 第1部分:通用要求

(6)GB/T 20234.3-2015电动汽车传导充电用连接装置第3部分:直流充电接口

(7)NB/T 33001-2018电动汽车非车载传导式充电机技术条件

(8)NB/T 33008.1-2018电动汽车充电设备检验试验规范 第1部分:非车载充电机

(9)GB/T 19826-2013电力工程直流电源设备通用技术条件及安全要求

(10)IEC 61851-1:2010 第11章 电动车辆传导充电系统第一部分:一般要求


规格参数


直流充电桩模拟分析仪EV7002(图2)
