交直流充电桩自动测试系统ATS700
交直流充电桩自动测试系统ATS700

交直流充电桩自动测试系统ATS700

交直流充电桩自动测试系统-ATS700,专为新国标交直流充电桩开发设计的测试系统。内建交直流充电桩国标测试项目,新国标GB/T34657.1-2017的互操性测试、GB/T34658-2017的通信一致性测试、NB/T33008.1-2018出厂测试的检测。本产品广泛用于桩企、检测机构和科研院校等。


◆   产品特点

●针对新国标交直流充电桩开发设计

●支持MES工厂信息系统数据处理

●硬件配置灵活,系统兼容性强

●操作者使用权限管理

●模块化系统平台软件

●具备统计分析功能

●内建交直流充电桩国标测试项目

●定制测试工装

●自动生成测试报告,可设置报告格式

●高性价比、高稳定性,测试速度快

●支援BAR Code条码扫描

●支持GPIB/USB/RS232/RS485/CAN/LAN/I²C接口


◆   产品应用

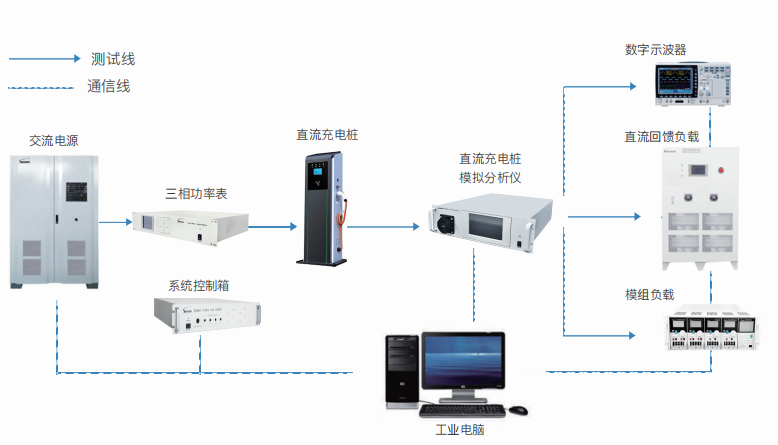

交直流充电桩自动测试系统ATS700(图1)

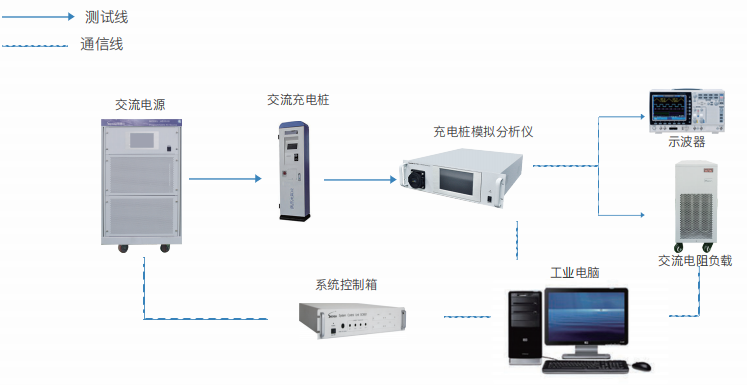

交直流充电桩自动测试系统ATS700(图2)


◆   选购信息

参考规范

(1)GB/T 18487.1-2015电动汽车传导充电系统 第一部分:通用 要求

(2)GB/T 27930-2015电动汽车非车载传导式充电机与电池管理系统之间的通信协议

(3)GB/T 20234.1-2015电动汽车传导充电用连接装置 第1部分:通用要求

(4)GB/T20234.2-2015电动汽车传导充电用连接装置 第2部分:交流充电接口

(5)GB/T 20234.3-2015电动汽车传导充电用连接装置 第3部分:直流充电接口

(6)GB/T 34657.1-2017电动汽车传导充电互操作性测试规范 第一部分:供电设备

(7)GB/T 34658-2017电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试

(8)NB/T 33002-2018电动汽车非车载传导式充电机技术条件

(9)NB/T 33008.1-2018电动汽车充电设备检验试验规范 第1部分:非车载充电机

(10)NB/T 33008.2-2018电动汽车充电设备检验试验规范 第2部分:交流充电桩

(11)GB/T 19826-2013 电力工程直流电源设备通用技术条件及安全要求


技术指标


(1)可满足新国标GB/T18487.1-2015的互操性测试,以及GB/T27930-2015的通信一致性测试

(2)可满足直流充电设施的出厂电气性能检测。满足NB/T33008.1-2018出厂测试的检测

(3)具备测试设备的功率范围:直流充电桩0-200kW;交流充电桩0-60kW

(4)交流参数满足0-600V电压采集范围,0-63A电流采集范围

(5)直流电压数据范围:0-1000V,量测精度0.1%F.S.

(6)直流电流数据范围:0-250A,量测精度0.2%F.S.

(7)通讯接口采用RS232、RS485、GPIB等多种通讯方式设计,具备高抗干扰性、兼容性等


◆   技术参数

产品特点


交直流充电桩自动测试系统ATS700(图1)

交直流充电桩自动测试系统ATS700(图2)

交直流充电桩自动测试系统ATS700(图3)
