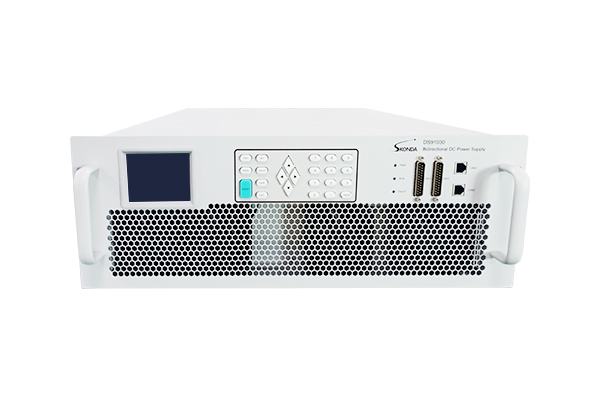

高压直流电源模拟电池系统

发布时间:2022-11-09 分享

直流电源

为了满足科研院所对高压直流电源的需求,开发了一种高压直流电源来模拟高压功耗条件。

据客户介绍,在购买其他品牌的电源时,工程师有时会使用直流电源和直流电子负载,通过定制的应用软件来控制 “模拟电池系统”。这是一个可以像充电电池一样充电和放电的系统。此系统发送给客户进行验收。与客户测试设备连接后,在操作中出现了一点问题,即电流表的显示值低于设定值。该值的差异略高于检流计的允许误差。在完成一系列检查项目后,发现系统的运行完全符合要求,但存在一个问题,即为什么电流值的设定值与电流表的显示值不同。

后来,检查经常重复,发现既不是客户自己的设备,也不是高压直流电源模拟电池系统的问题,而是电流检测值的差异。因此,决定对电流检测电路的周围环境进行调查。电流检测电路采用在电源线的负端插入分流电阻的结构。原因是电线的接地端接地。

仔细检查客户设备的电路图后,发现电路的导线接地端接地。而且,系统的电路检测电路的导线接地端子也接地。

导线接地端 (GND) 的含义是电位的参考点。在英文中意为 “Ground = 地面”,但在电子电路中,导线的接地端不一定是接地。但是,一般来说,为了安全和消除干扰,接地设备是一个常识问题。从这个意义上说,无论是客户的设备,还是公司的系统,“单独运行” 都是一种合理的处理方法。

但是,客户的设备和高压直流电源模拟电池系统需要连接在一起。在各个导线的接地端子连接到地之后,在电源线的负端处形成除了分流电阻器之外的通过电流的路径。换句话说,充电电流被分流。电流表显示的值差异是减去分流电流的结果。
