可编程直流电源充电方法

发布时间:2022-09-26 分享

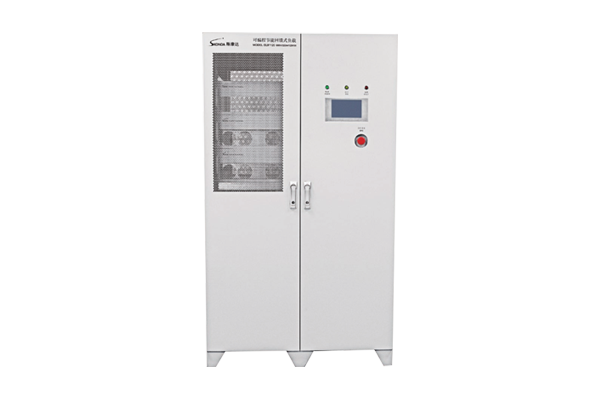

可编程直流电源

使用可编程直流电源对电池进行恒流恒压充电时,有两种使用保护功能限压功能和限流功能的方式:

(1) 设置直流电源CC模式,通过恒流控制(CC)控制充电电流,通过限压功能控制充电电压

(2) 设置直流电源CV模式,通过限流功能控制充电电流。采用恒压控制(CV)控制充电电压。

从理论上讲,这两种方法都可以用于直流电源。但是,我们进行了以下实验,测量并比较了以下两种方法的输出电流波形。

实验设备由GPIB通信、定时生产、控制软件和保护功能设置直接控制。

波形测量结果

充电方式(1)CC模式,软件控制

直流电源CC模式设置

输出短路状态,响应设置CV: 3.5US, CC: 35US

恒流(CC)设置:OA→恒流(CC)设置:变更为10A时的输出电流上升波形

恒流(CC)设置:OA→恒流(CC)设置:变更为0A时的输出电流上升波形

直流电源充电方式(2)CV模式,软件控制

将直流电源设置为CV模式,输出电压设置为4.3 v

输出短路状态,响应设置CV: 3.5US, CC:35us

设置0.2A→变更为10A设置时的输出电流上升波形

设置10A→变更为0.2A设置时的输出电流下降波形
