恒流源与恒压源的比较

发布时间:2022-08-05 分享

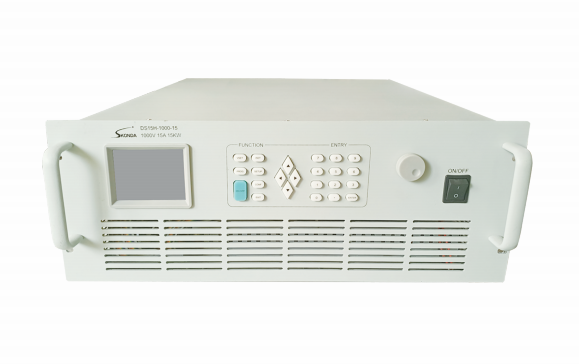

直流电源

最简单的恒流源是恒流二极管,但其应用较少,因为其具有恒流特性差、电流规格少、价格昂贵等特点。最常用的恒流源采用两个相同的三极管,以三极管相对稳定的BE电压作为参考,电流值为:I = Vbe/R1。这种恒流源的优点是简单易操作,电流值可以自由控制,不使用特殊元件,有利于降低产品成本。缺点是BE电压对于不同型号的管道不是一个固定值,即使是同一型号,也存在一定的个体差异。同时,在不同的工作电流下电压有波动。因此,它不适合精确的恒流要求。

为了能够准确输出电流,通常使用运放作为反馈,并使用场效应管来避免由三极管be电流引起的误差。如果电流不精确,FET可以用三极管代替。

与恒压的概念相比,恒流的概念很难理解一些,因为日常生活中中恒压源很少见,蓄电池、干电池都是直流恒压电源,其中的220v交流电(ac),可以认为是交流恒压电源,因为它们的基本输出电压是相同的,是不随输出电流的大小而急剧变化的。而稳压电源,是指如果负载电阻过大,无法实现恒流电源的输出电流值,那么恒流电源的输出电压就是自动上升到电源的最大输出电压,只有当负载电阻达到一定程度时,功率输出电流才能实现恒流值,功率才真正处于恒流工作状态,随着负载电阻的逐渐减小,输出电压也有规律地下降,以保持输出电流恒定。这就是恒流的概念。
